Окосячка, обсада и обсадная коробка: в чём разница
В деревянном доме оконный или дверной проём нельзя жёстко связывать с подвижной стеной. Брус и брёвна меняют высоту при высыхании и сезонных колебаниях влажности. Если рама не рассчитана на это движение, её может зажать, перекосить или нагрузить весом стены.
Для защиты проёмов устанавливают специальную конструкцию — обсаду. Её также называют окосячкой или обсадной коробкой. В обиходе эти слова часто используют как синонимы, но важно понимать, что именно они обозначают и как работает узел.
Обсада, окосячка, обсадная коробка: значения терминов

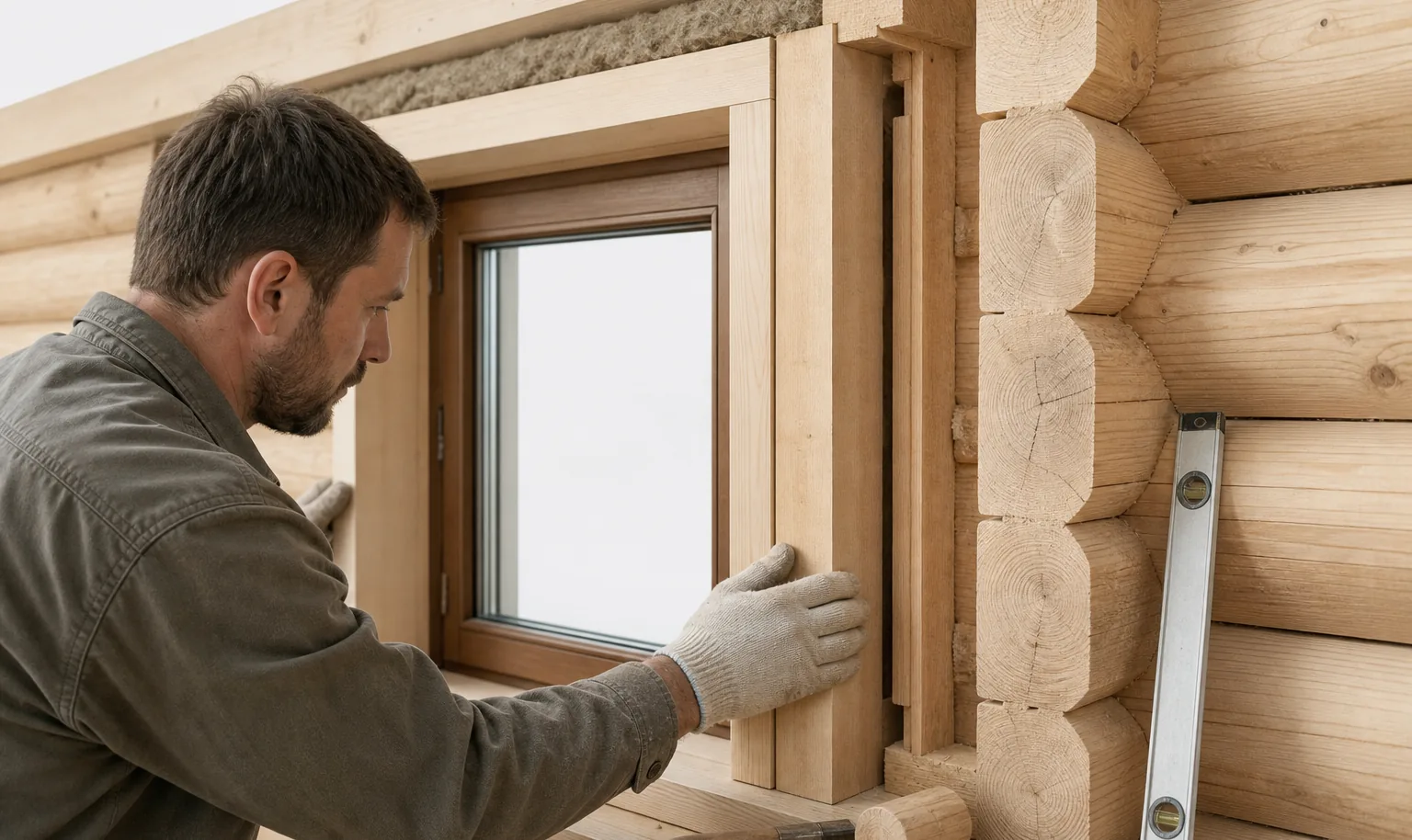

Обсада — конструкция, собранная в оконном или дверном проёме. Обычно она включает боковые стойки, верхнюю перемычку и нижний элемент или подоконную доску. К обсаде крепят окно, дверь и отделку проёма.
Обсадная коробка — другое название этой конструкции. Термин подчёркивает её форму и роль основания для монтажа оконного или дверного блока. В проектной документации именно это название часто используют как техническое.
Окосячка может означать ту же конструкцию, а также сам процесс её изготовления и установки. Строгого различия, принятого во всех регионах и бригадах, нет. Поэтому при обсуждении работ лучше уточнить не название, а устройство узла.
Как обсада работает в деревянной стене

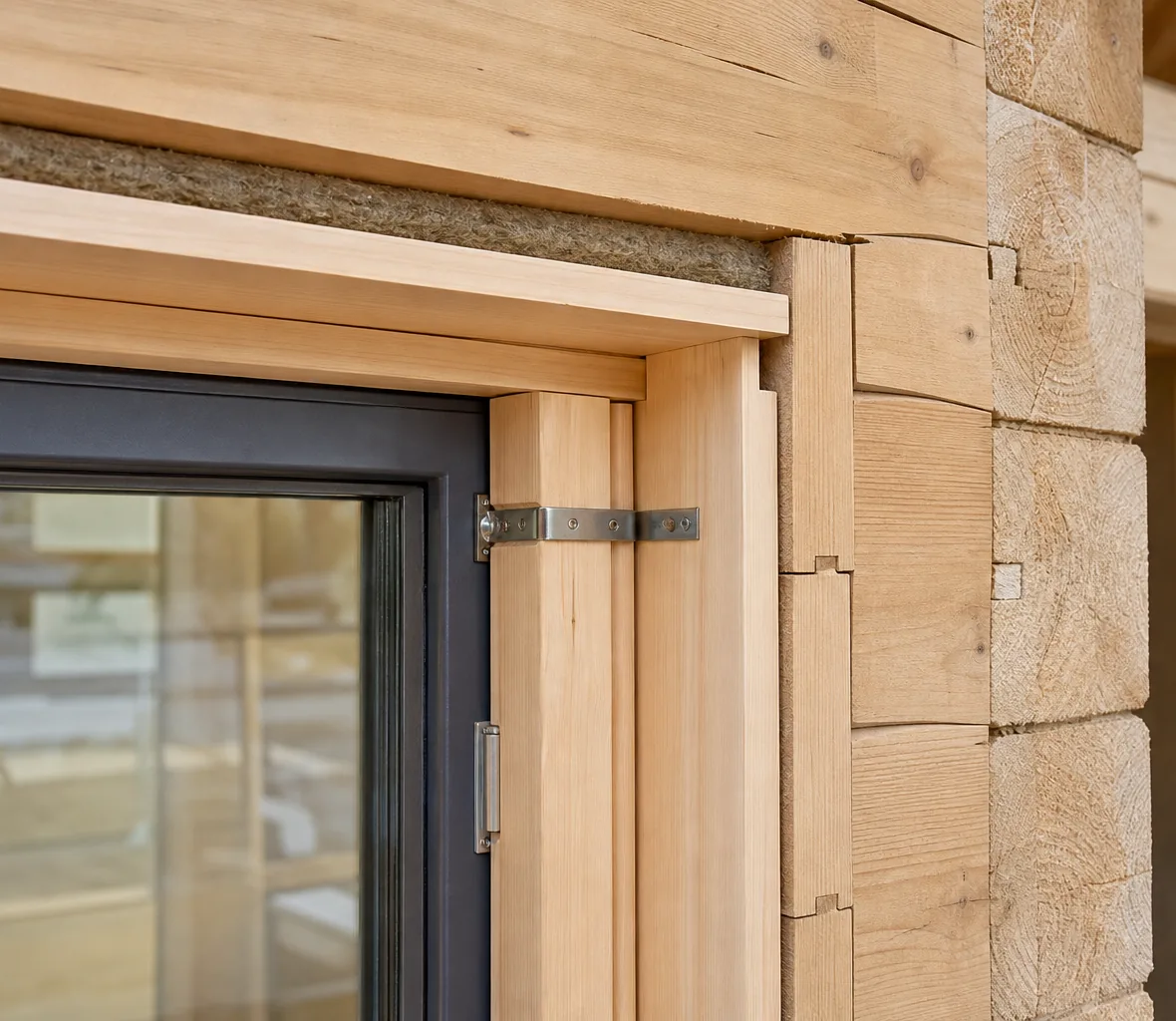

Боковые элементы соединяют со стеной скользящим способом: например, по пазу в торцах брёвен или бруса. Стойки удерживают геометрию проёма, но не должны препятствовать вертикальному перемещению венцов.

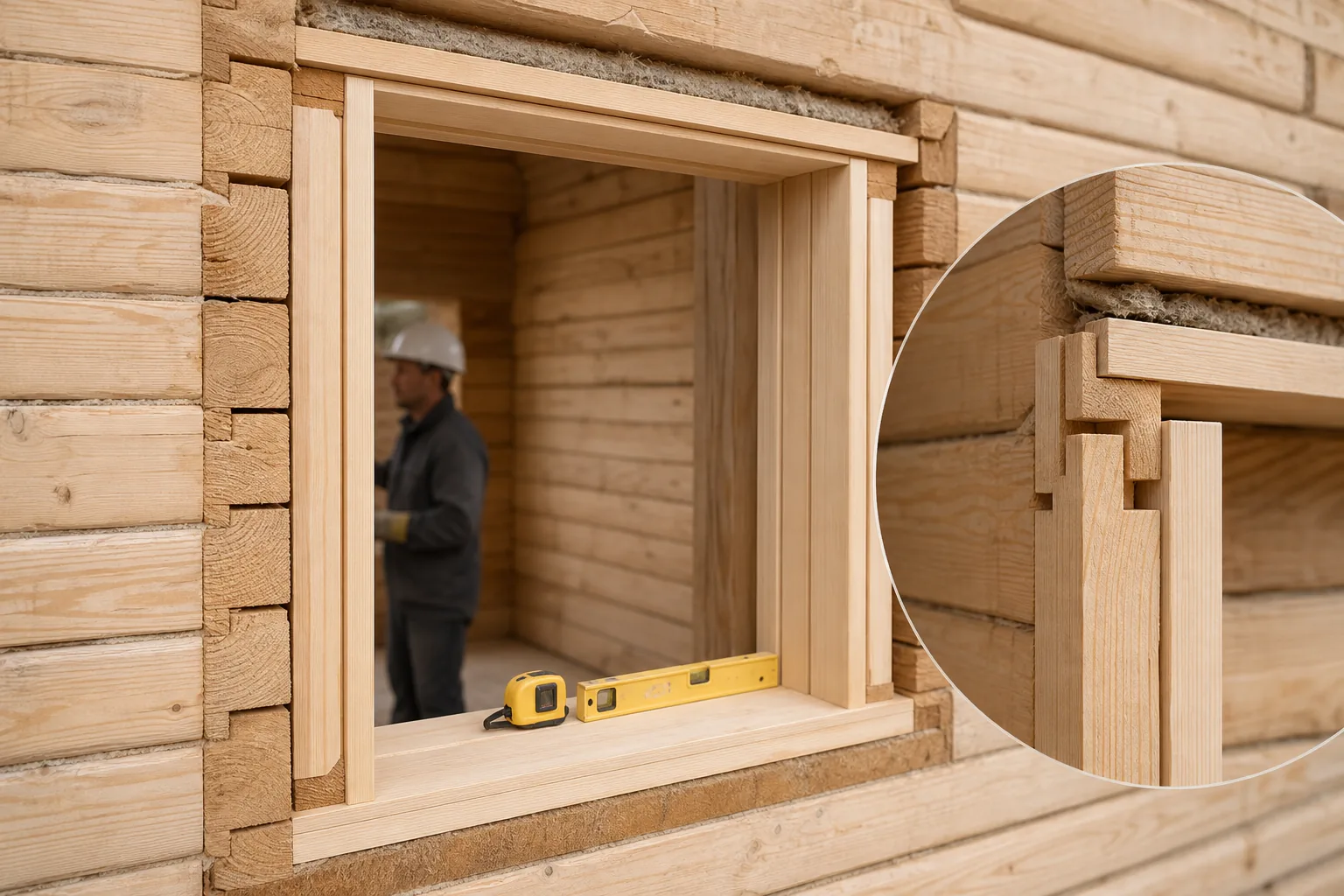

Сверху оставляют усадочный зазор. По мере осадки стены он постепенно уменьшается, не передавая нагрузку на перемычку и оконную раму.
Зазор заполняют сжимаемым утеплителем, который не мешает стене опускаться. Его размер определяют по проекту с учётом материала, влажности древесины, высоты стены и ожидаемой усадки.
Крепёж обсадной коробки не должен насквозь соединять её со стеной. Жёсткая фиксация или слишком плотное заполнение верхнего зазора блокируют скольжение и могут привести к перекосу проёма.
Что важно проверить при монтаже
Обсада должна быть выставлена по уровню и отвесу, а её элементы — соединены без перекоса. Геометрию проверяют до установки окна или двери: исправлять отклонения после монтажа сложнее.
Стойки должны направлять усадку стены, а не удерживать её от движения. Для этого выбирают совместимое соединение «паз — шип» или предусмотренную проектом скользящую схему.
Верхний зазор нельзя заполнять монтажной пеной: после отверждения она может оказаться слишком жёсткой и передавать нагрузку на коробку. Для утепления используют материал, сохраняющий способность сжиматься.

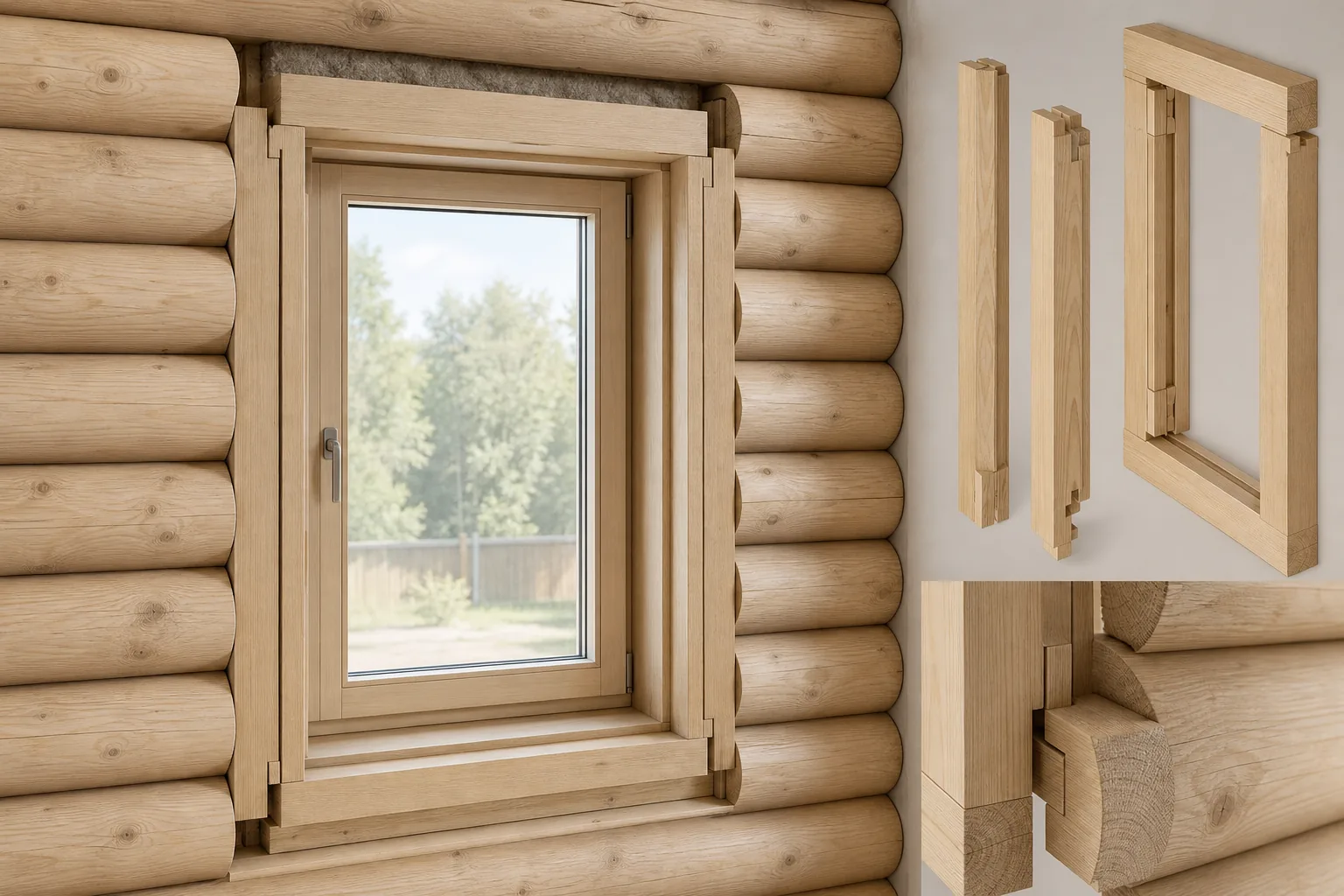

Оконный или дверной блок крепят к обсаде, а не непосредственно к венцам. Так нагрузка от стены не передаётся на раму, а примыкания можно герметизировать независимо от усадочного узла.
Типичные ошибки при устройстве проёма
Даже правильно изготовленная коробка не защитит окно, если при монтаже нарушить принцип скольжения и компенсации усадки.

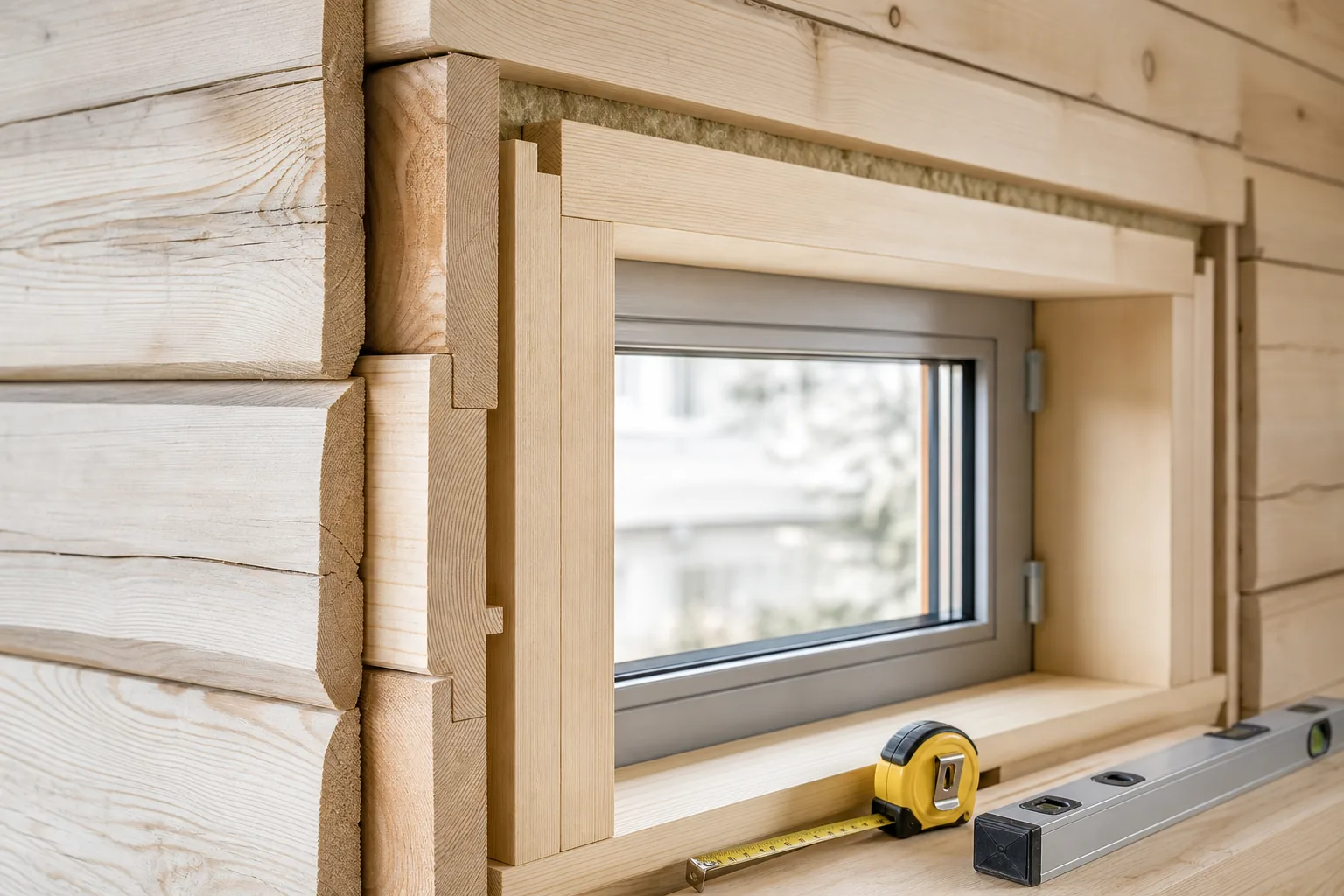

Саморезы, соединяющие стойку обсады со стеной без скользящего узла, мешают венцам опускаться. Проверьте, что крепёж не блокирует вертикальное перемещение.
Свободный ход стены
Если перемычка упирается в верхний венец, оседающая стена давит на коробку. Размер зазора и его заполнение должны соответствовать расчёту усадки.
Защита от нагрузки
Крепление рамы напрямую к венцам связывает её с подвижной стеной. Оконный и дверной блоки монтируют к обсаде, сохраняя независимость узлов.
Стабильная геометрияПроверка обсады перед установкой окна
До монтажа блока убедитесь, что коробка собрана по проекту и не мешает усадке стены.
Геометрия:
Проверьте вертикальность стоек, горизонтальность перемычки и ширину проёма в нескольких точках. Перекос может затруднить монтаж и нарушить работу створок.
Скользящее соединение:
Убедитесь, что боковые элементы могут перемещаться относительно стены и нигде не зафиксированы отделкой, крепежом или плотным утеплителем.
Усадочный зазор:
Проверьте наличие свободного пространства над обсадой и сжимаемого заполнения. Не закрывайте зазор жёсткими деталями, препятствующими осадке венцов.
Обсада и технология сборки дома решают разные задачи
Обсада защищает конкретный оконный или дверной проём от последствий усадки и деформации стены. Она не останавливает усадку всего дома и не заменяет правильную сборку стен.
На этапе возведения стен важно контролировать плотность соединений, углы и работу крепежа. Щели между венцами и продувание в углах возникают из-за ошибок сборки, геометрии деталей и изменения размеров древесины.
Крепёжный узел TEDWOOD с конической пружиной и оснастка «Тёплый угол» применяются при сборке стен и решают задачи стабильности соединений и качества углов. Обсадную коробку при этом проектируют и монтируют отдельно, с учётом усадки и скользящей связи со стеной.
Итак, в большинстве случаев «обсада» и «обсадная коробка» называют одну конструкцию, а «окосячка» — её или работы по её устройству. При приёмке важнее проверить не термин, а свободный ход стены, верхний зазор и крепление окна именно к коробке.
Ключевые признаки правильно установленной обсады:
- Стойки удерживают форму проёма
- Стена может скользить вдоль стоек
- Над коробкой предусмотрен усадочный зазор
- Зазор заполнен сжимаемым утеплителем
- Окно или дверь закреплены к обсаде
