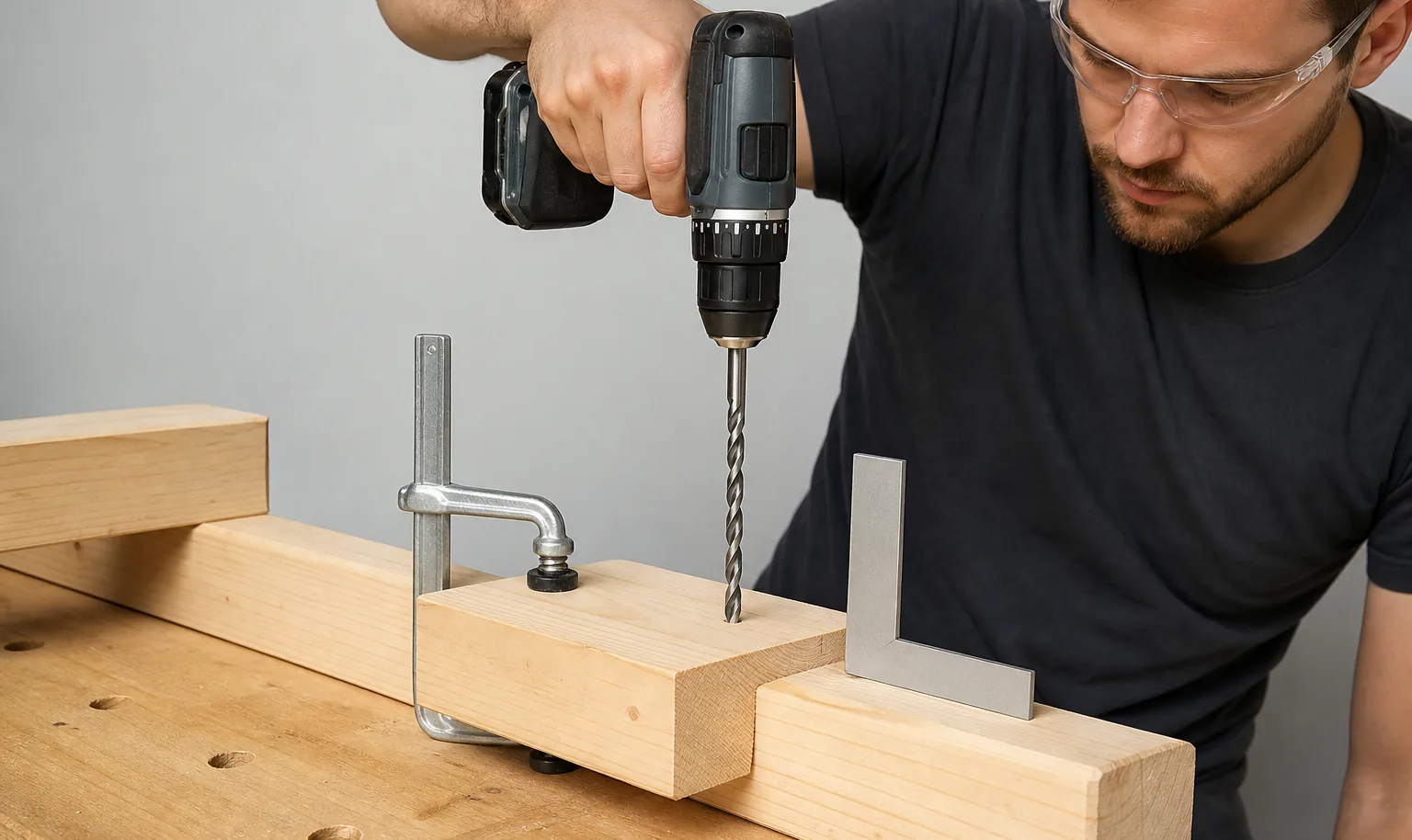

При сборке стен из бруса отверстия под крепёжные узлы сверлятся в торцах элементов. Любое отклонение от перпендикуляра меняет посадку узла и снижает эффективность компенсации усадки. На стройплощадке нет сверлильного станка, но точность можно обеспечить простыми приёмами.
Ниже — проверенные методы, которые используют плотники и бригады при монтаже узла TEDWOOD и других соединений.
Почему отклонение угла критично
Когда отверстие сверлится не строго перпендикулярно плоскости торца, крепёжный элемент входит с наклоном. Сила прижима пружины распределяется неравномерно: одна сторона соединения получает избыточное давление, другая — недостаточное.
В результате со временем в месте отклонения появляется зазор, который при усадке превращается в щель. Для стены дома из бруса это означает продувание и мостики холода, которые сложно устранить после монтажа.
Допустимое отклонение — не более 1–1,5 градуса. На глубине 100 мм это смещение 2–3 мм, которое уже влияет на посадку конической пружины.
Метод кондуктора: точная база без станка

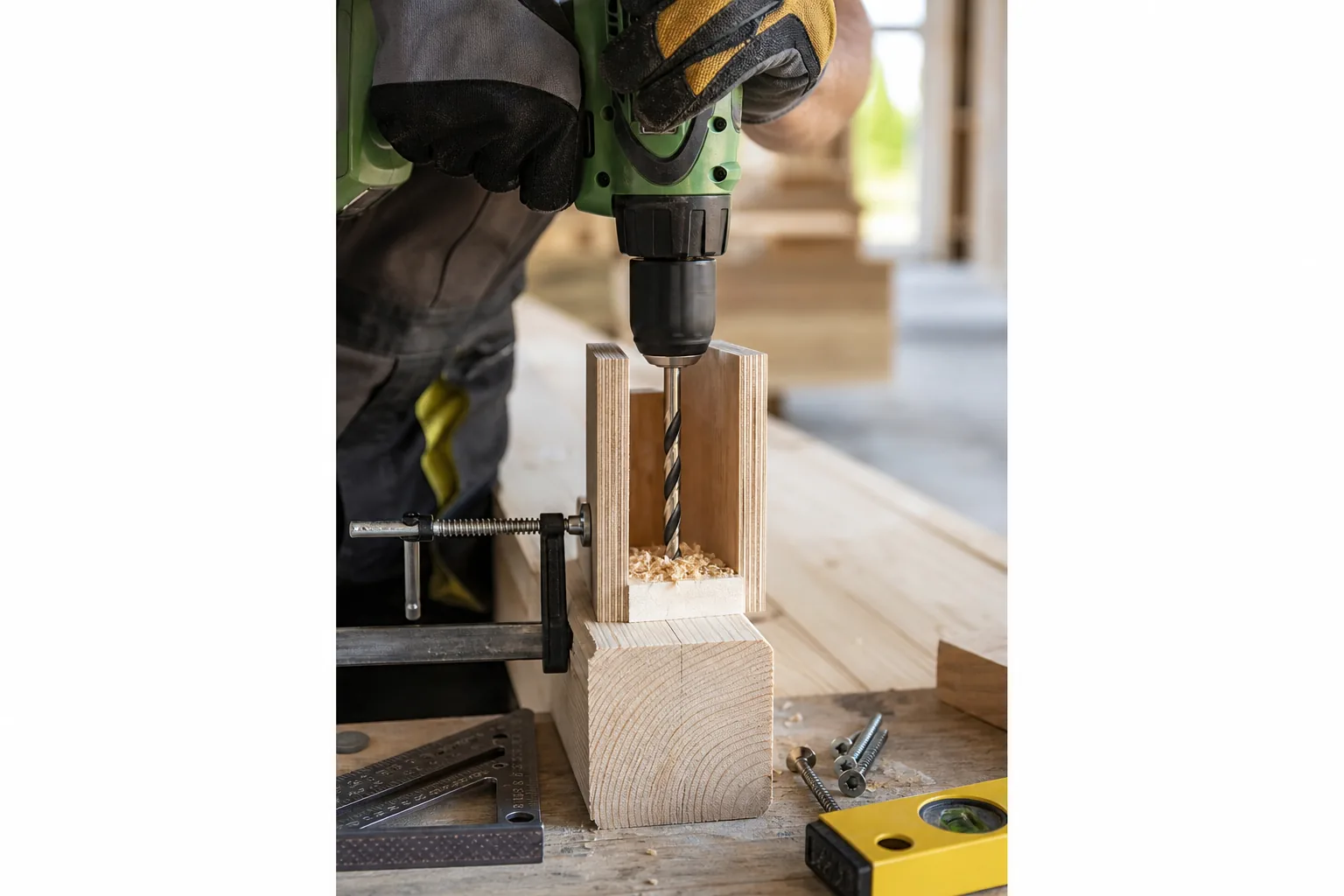

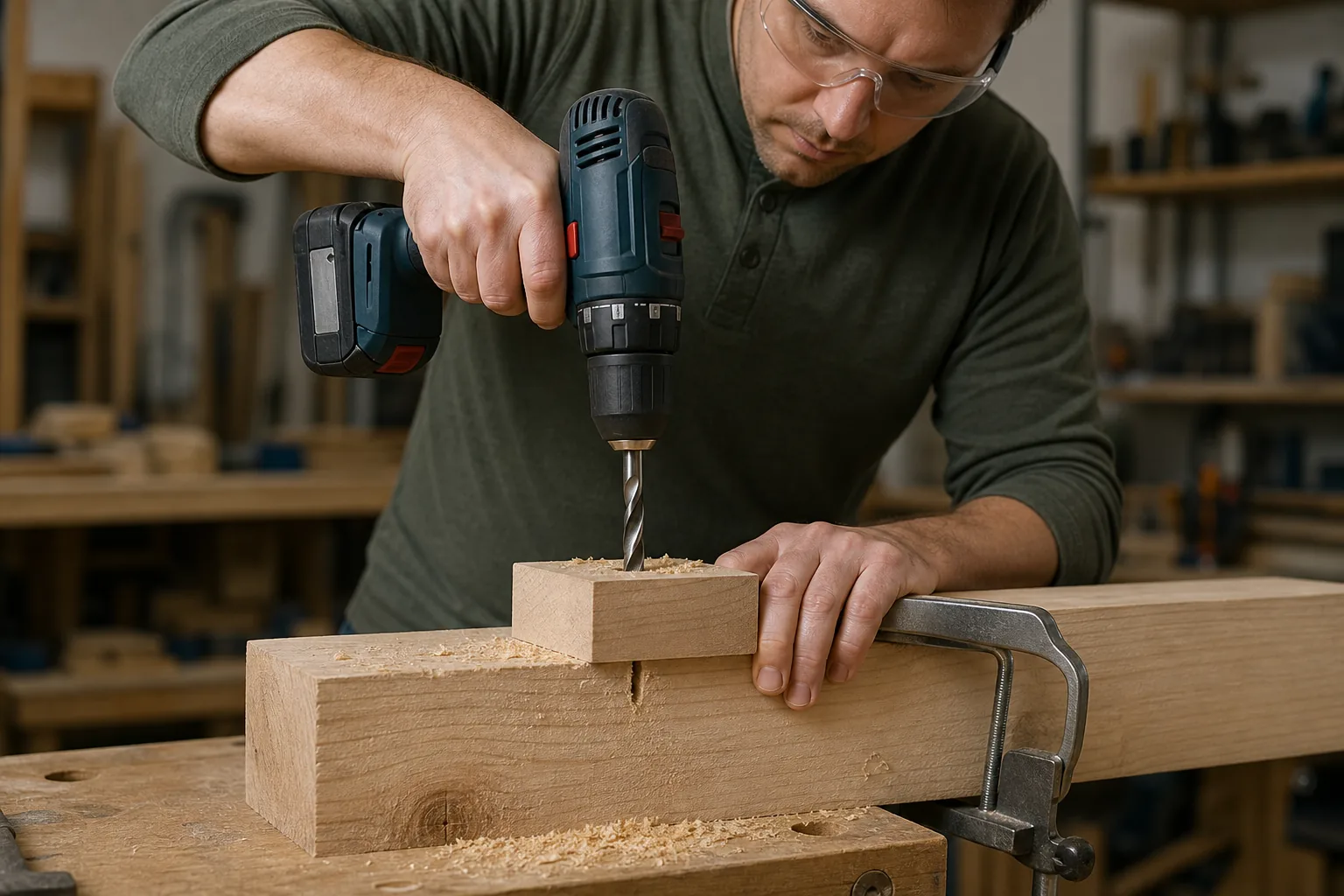

Кондуктор — это опорный брусок с просверленным калиброванным отверстием. Он прижимается струбциной к торцу заготовки, и сверло проходит через него строго вертикально.
Для изготовления достаточно бруска толщиной 80–100 мм из твёрдой древесины или фанеры. Отверстие в нём сверлится один раз на станке или вручную, затем многократно используется на объекте.
Преимущество метода — повторяемость. При серийной заготовке деталей для одного дома кондуктор обеспечивает одинаковую геометрию всех отверстий за счёт одной насадки.
Кондуктор можно закрепить не только струбциной, но и двойным скотчем с последующей фиксацией саморезами — для временных работ на площадке.
Контроль с помощью угольника
и комбинация приёмов

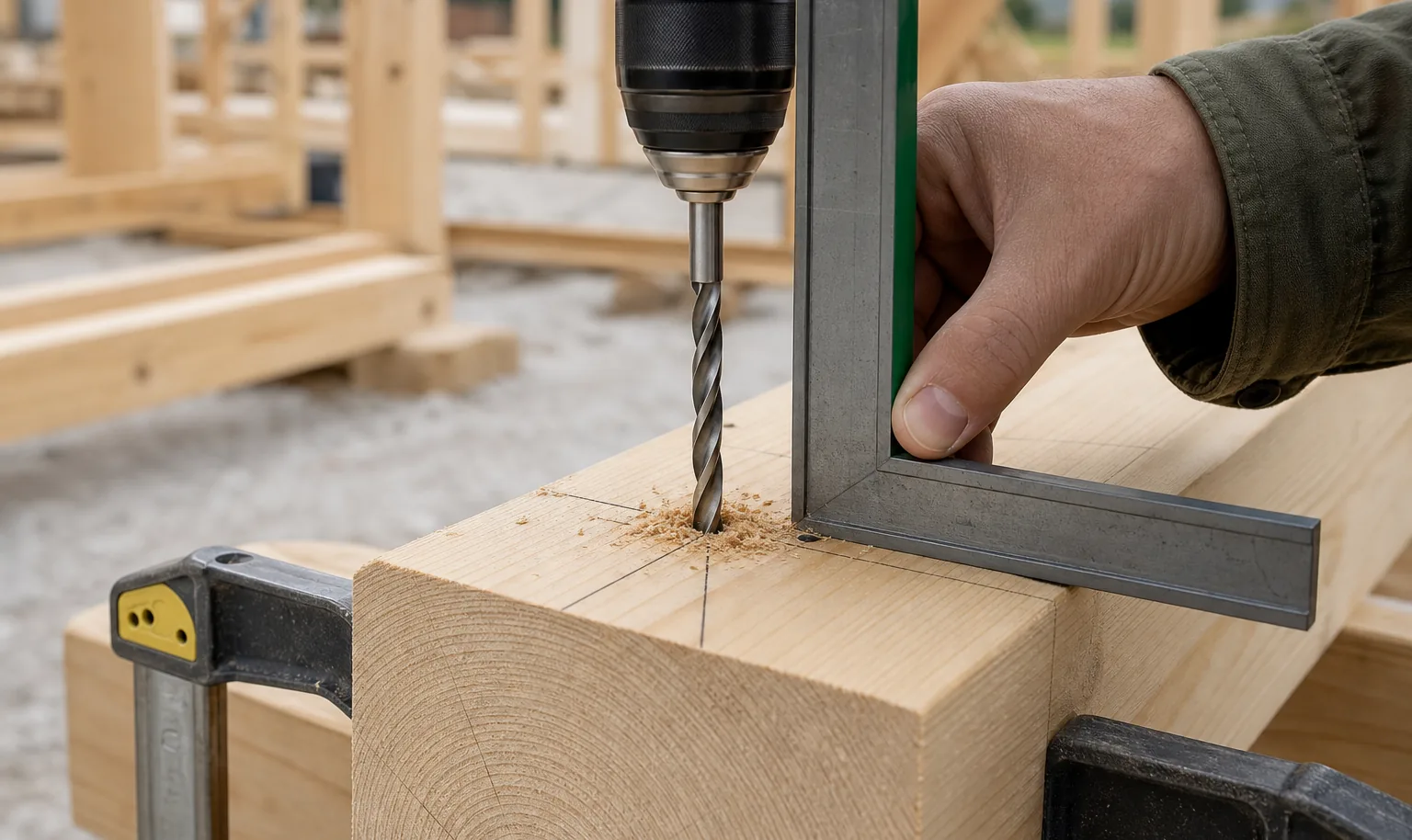

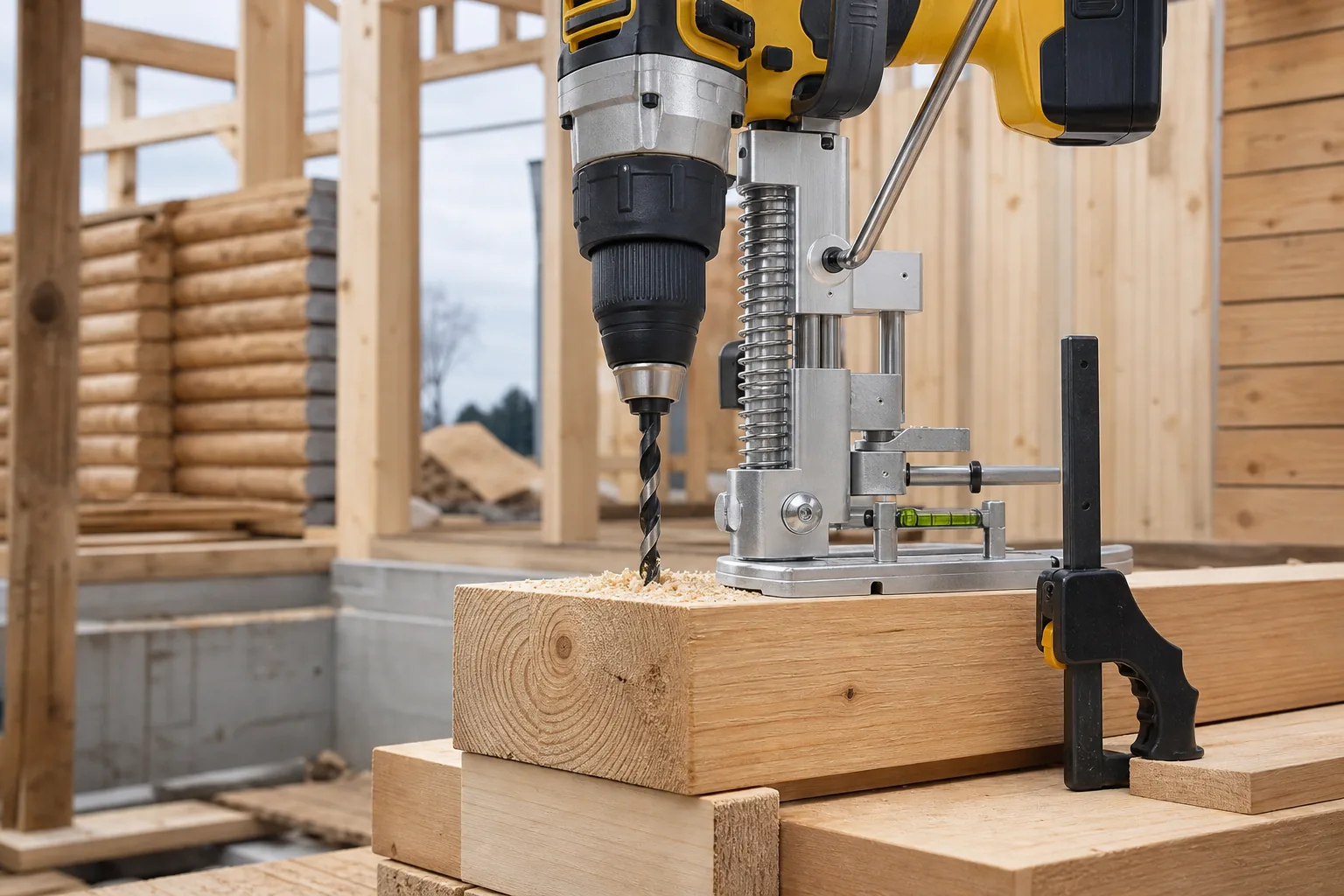

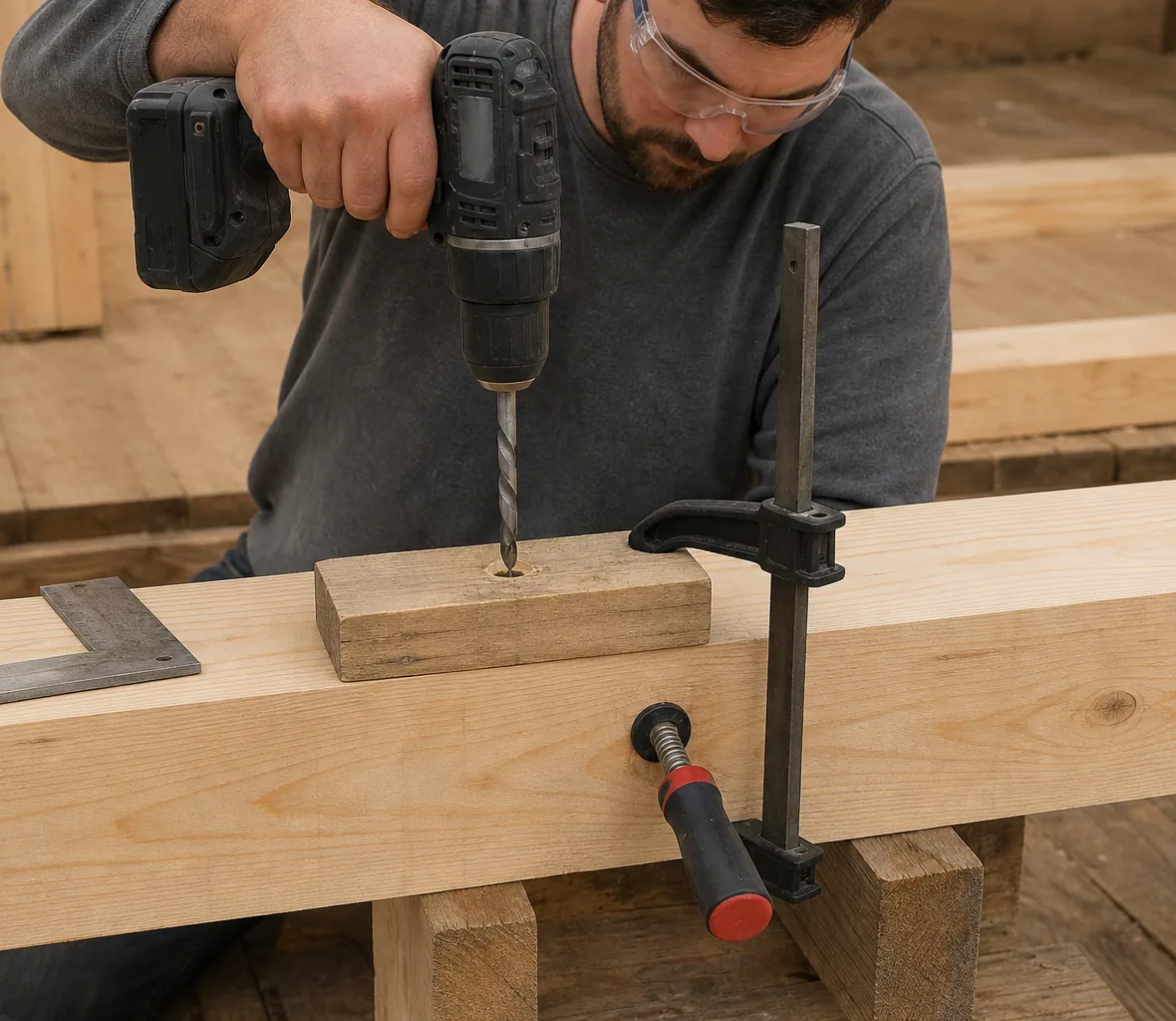

Угольник с длинной линейкой (стальным или магнитным) прикладывается к торцу и к верхней плоскости бруса. Сверло позиционируется по нему визуально. Метод работает как ориентир, но не исключает погрешность руки.

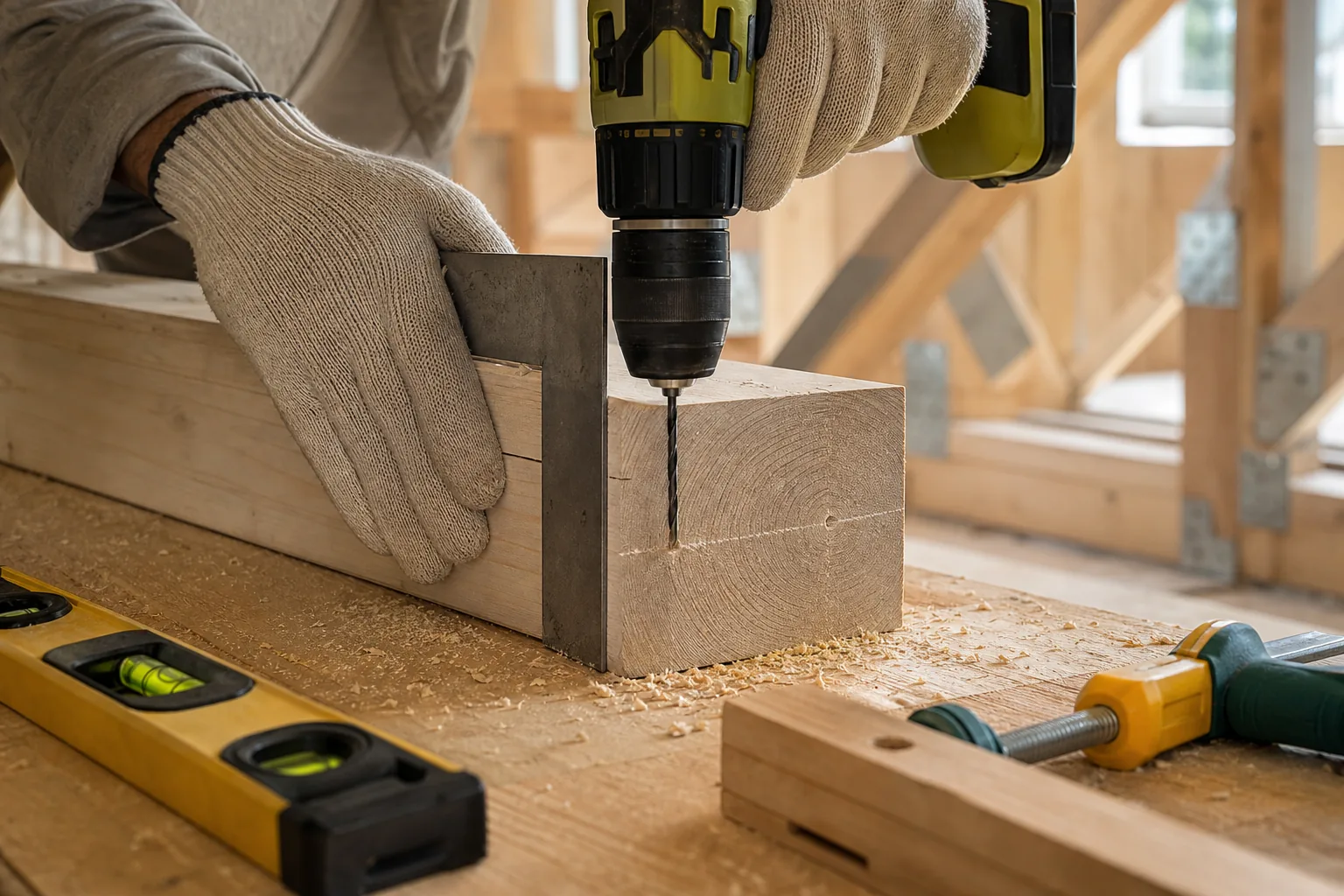

Надёжнее комбинировать: кондуктор задаёт направление, а угольник позволяет проконтролировать результат на промежуточных отверстиях.
Ещё один приём — сверление с двух сторон. Если брус имеет достаточную длину, заготовка переворачивается и отверстие доводится навстречу. Это снижает риск «увода» сверла вбок.
Сравнение методов
Каждый способ имеет свою точность и скорость применения на объекте.
Задаёт направление сверла жёстко. Обеспечивает повторяемость при серийном сверлении отверстий под крепёж.
Максимальная точность
Подходит для единичных операций и контроля. Не фиксирует сверло физически, требует внимательности монтажника.
Контрольный метод
Кондуктор задаёт геометрию, угольник проверяет результат. Оптимален для ответственных соединений, где важна посадка пружинного узла.
Практичный выбор для объектаЧто это даёт для качества дома
Точное сверление — не мелочь, а условие корректной работы всего крепёжного узла.
Стойкость соединения:
Пружина работает в расчётном направлении, усилие прижима распределяется по всей плоскости стыка. Стена сохраняет плотность без локальных щелей.
Прогнозируемая усадка:
Все узлы в ряду работают одинаково. Усадка происходит равномерно, без перекосов отдельных венцов.
Отсутствие переделок:
Контроль угла на этапе сверления исключает необходимость пересверливать или демонтировать узлы после сборки стен.
Практические рекомендации
Изготовьте кондуктор заранее, до выезда на объект. Это дешевле и быстрее, чем подгонять на месте.
Перед первым отверстием проведите пробное сверление на обрезке того же бруса. Проверьте угол угольником и при необходимости скорректируйте позицию кондуктора.
При сверлении не доверяйте одному способу. Кондуктор без контроля может дать накопленную погрешность из-за износа отверстия или смещения струбцины.
Для отверстий глубиной более 150 мм используйте острые свёрла с хорошей стружкоудалением. Тупое сверло сильнее уходит в сторону независимо от кондуктора.
Чек-лист на объекте:
- Кондуктор изготовлен и проверен
- Пробное отверстие на обрезке
- Контроль угла угольником каждые 5 отверстий
- Острые свёрла appropriate диаметра
- Проверка глубины отверстия
