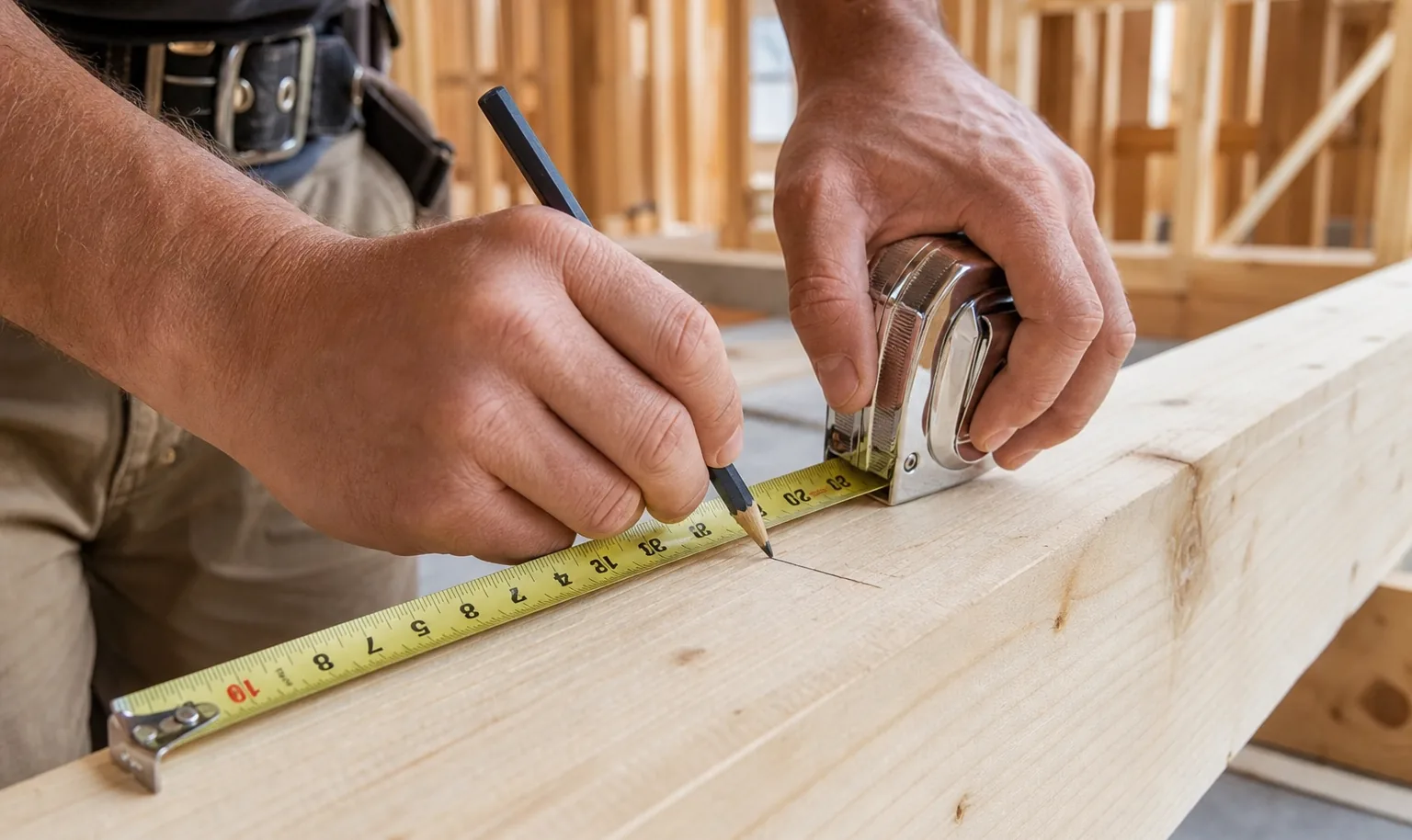

Разметка — не просто подготовительный шаг, а фундамент качественного монтажа. В деревянном домостроении точность расположения крепежных узлов определяет, будут ли стены стоять ровно, углы плотно сходиться, а соединение не расшатается в процессе усадки. Ошибка в разметке на этапе сборки исправляется только демонтажем.
Ниже — практический порядок разметки, типичные ошибки и инструменты, которые обеспечивают повторяемость результата.
Почему разметка критична именно для деревянных конструкций
Деревянный дом продолжает работать после возведения. Брус и бревно дают усадку, изменяя геометрию соединений. Если узел установлен с отклонением в несколько миллиметров, после усушки это превращается в зазор, через который уходит тепло.
Качественная разметка позволяет установить каждый элемент в точку, где он сохранит рабочее усилие на протяжении всего периода эксплуатации. Именно поэтому проектная схема монтажа начинается не со сверления, а с разметки.
Типичные ошибки при разметке
Отсутствие единой системы координат: каждая бригада работает от своего «на глаз», что приводит к накоплению смещений от венца к венцу.
Использование мягкого карандаша без фиксации точек — линии размываются, и при монтаже невозможно восстановить проектное положение.
Пропуск контрольных замеров: без проверки диагоналей и перпендикулярности ошибка не обнаруживается до завершения сборки.
Разметка выполняется по фактическим габаритам материала, а не по проектному модулю. После подгонки бруса точки смещаются от расчётного положения.
Не учитывается припуск на ход конической пружины: узел требует определённого зазора для корректной работы компенсационного механизма.
Отсутствие фиксации точек после разметки. Точки должны быть промаркированы кернером или шилом до начала сверления.

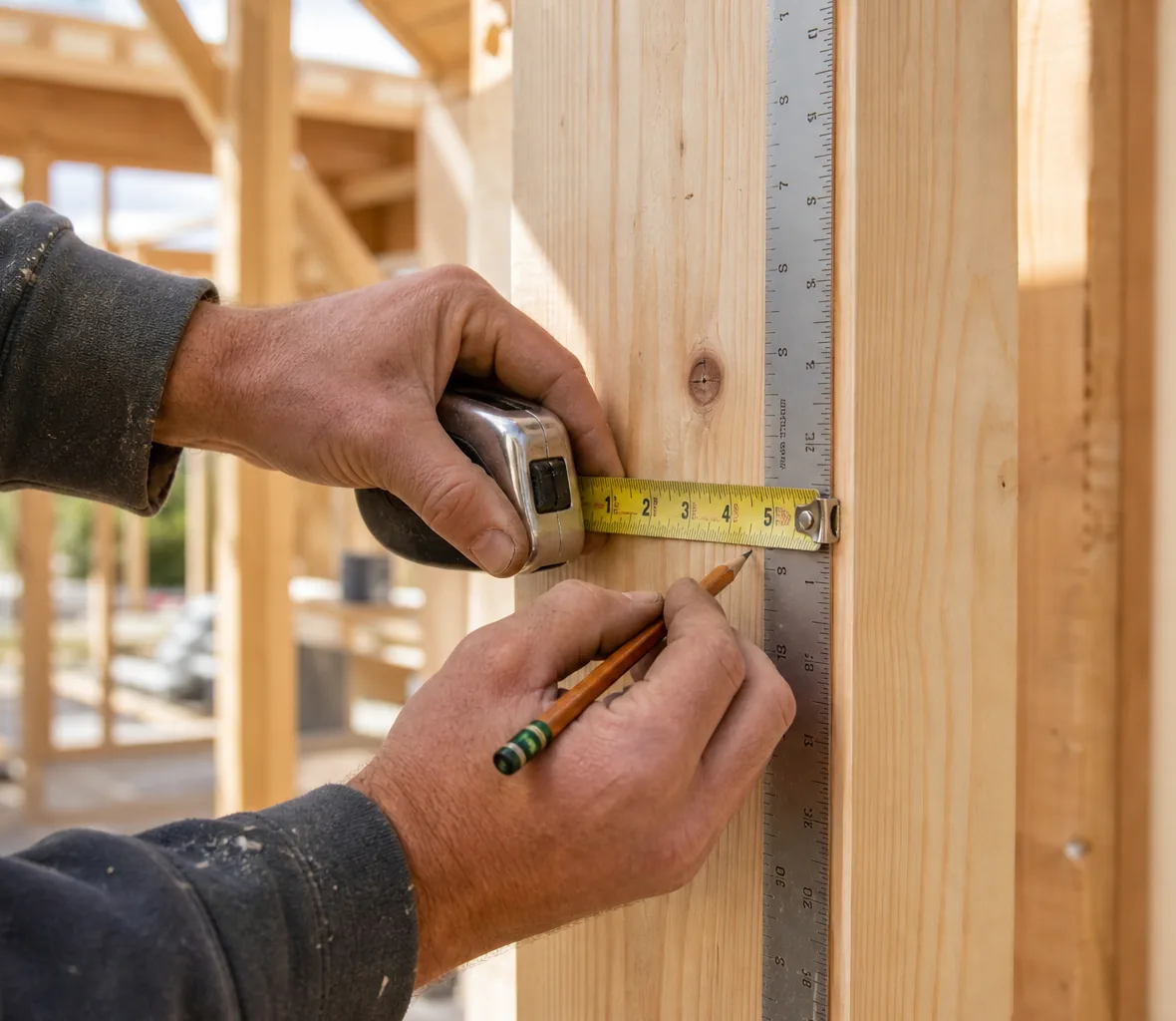

Порядок разметки для монтажа
крепежного узла
Определите проектные оси соединений на основании и верхнем венце. Перенесите оси на каждый венец с помощью отвеса или лазерного уровня.
На каждой оси отложите расстояние от угла и от смежного узла согласно проектной схеме. Проверьте диагонали и симметрию между противоположными стенами.
Зафиксируйте каждую точку кернером или шилом перед сверлением. Контрольная проверка каждой оси выполняется до того, как в материал входит первый крепёж.
Инструменты разметки
Выбор инструмента зависит от масштаба задачи и требований к точности.

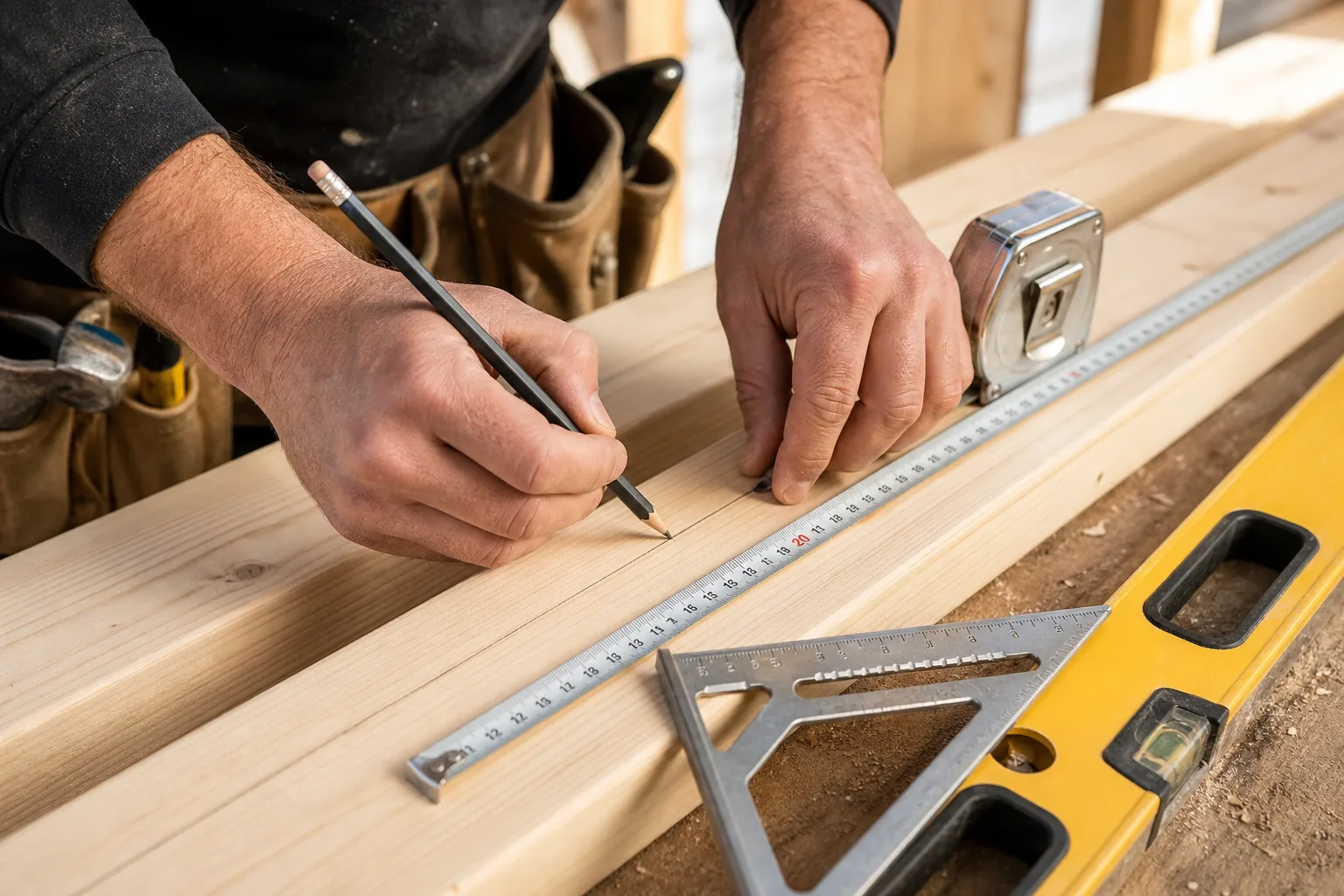

Подходят для прямолинейных участков и проверки перпендикулярности. Ограничение — накапливание погрешности на длинных дистанциях.
Базовый инструмент

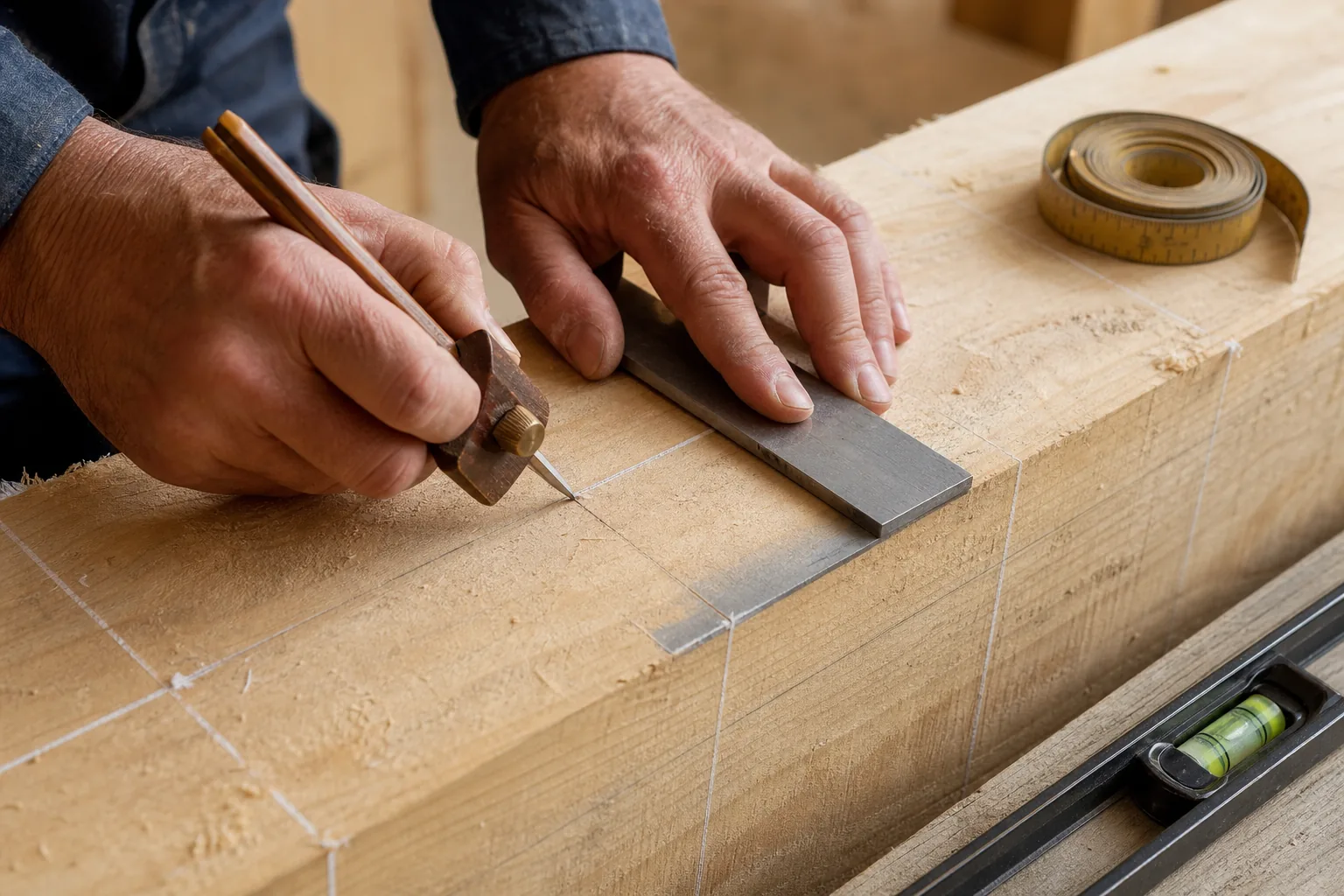

Обеспечивает единую систему координат на весь периметр. Позволяет перенести оси с фундамента на каждый венец без накопления ошибки.
Единая система координат

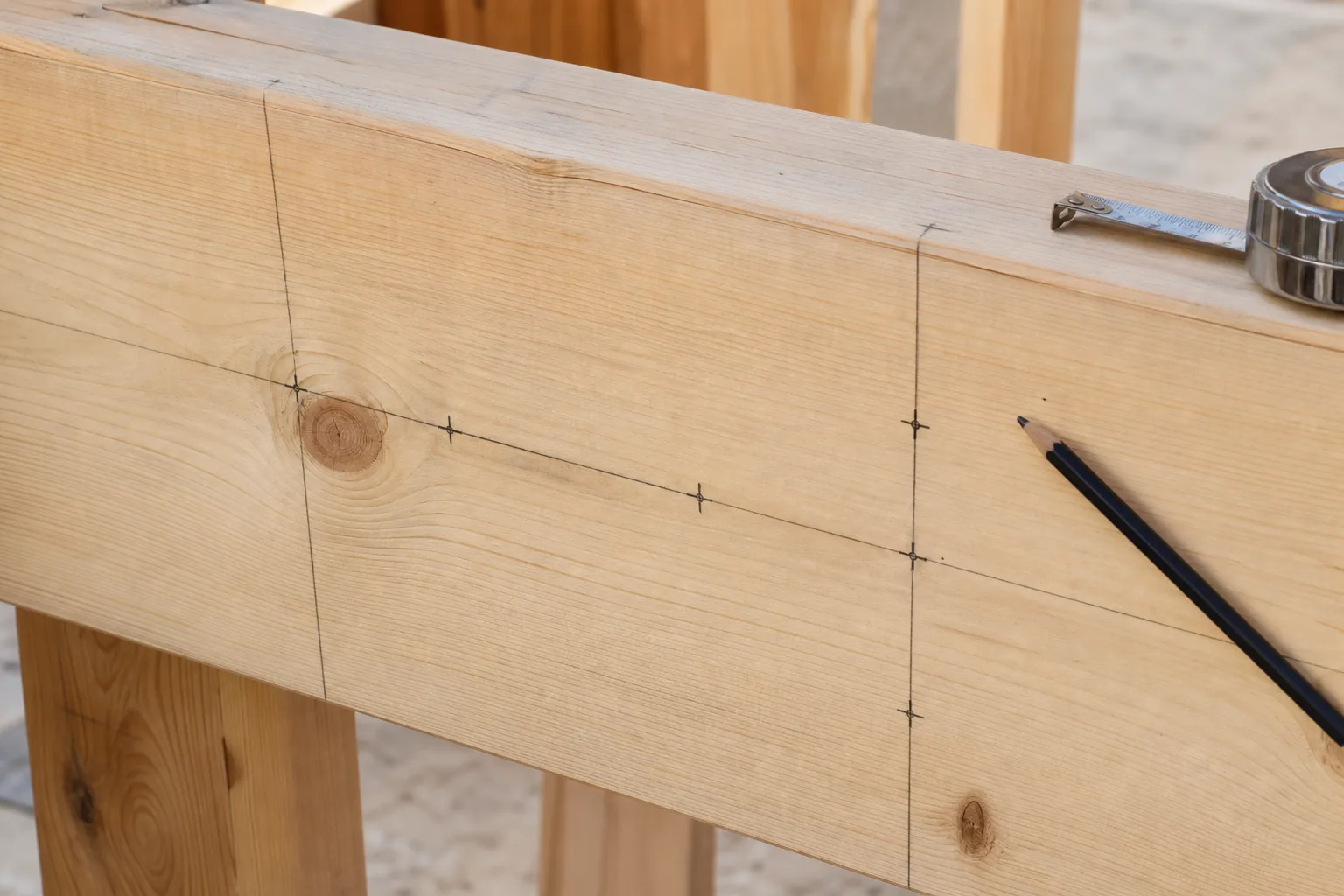

Оснастка «Тёплый угол» фиксирует положение узла и угол сверления. Устраняет субъективный фактор и обеспечивает повторяемость на всех венцах.
Повторяемость без ошибокЧто даёт точная разметка
Результат зависит от дисциплины на каждом этапе.
Для бригад:
Снижается количество переделок и брака при сборке. Каждый венец устанавливается в проектном положении и не требует корректировки после монтажа.
Для инженеров:
Обеспечивается предсказуемая работа пружинного узла. Коническая пружина работает в заданном диапазоне только при точной посадке в тело бруса.
Для заказчиков:
Результатом становится тёплый дом без продувания и щелей. Точная разметка на этапе строительства исключает проблемы на этапе эксплуатации.
Практические рекомендации
Разметка — этап, который невозможно выполнить «на глаз» без последствий. Именно от неё зависит, сохранит ли конструкция тепло и геометрию после усадки.
Технология TEDWOOD предусматривает чёткую проектную схему установки узлов с фиксированным шагом. Это упрощает разметку и снижает влияние человеческого фактора при монтаже.
Если на объекте применяется оснастка «Тёплый угол», разметка сводится к контролю позиций кондуктора: шаблон сам определяет точку входа, что делает результат предсказуемым на каждом венце.
Контрольный чек-лист:
- Единая система координат на весь периметр
- Проверка диагоналей каждого венца
- Фиксация точек до начала сверления
- Учёт рабочего хода конической пружины
- Использование шаблонной оснастки для повторяемости
