Как подобрать ход пружинного крепежа для усадки деревянной стены

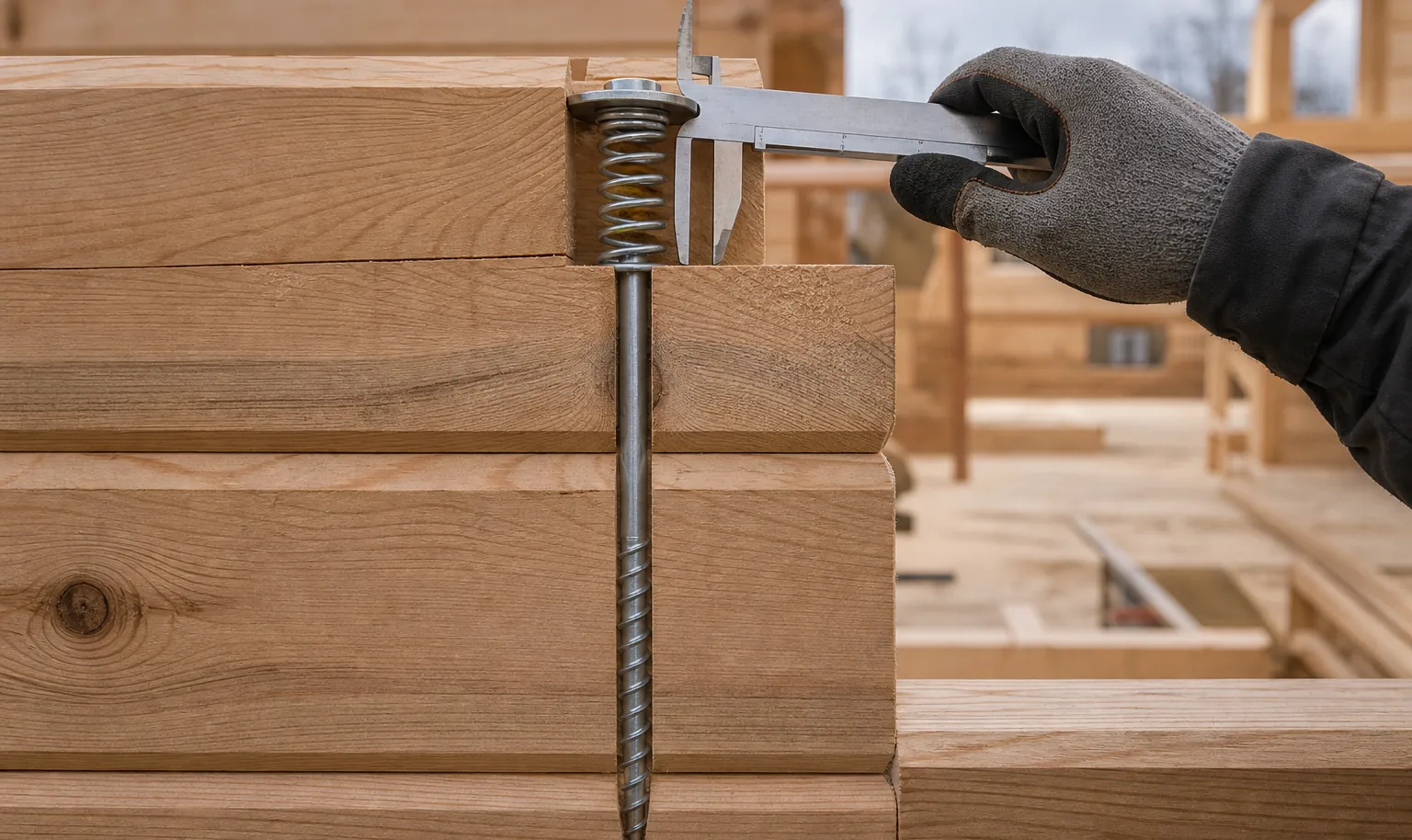

При усушке брус и брёвна уменьшаются по высоте, а венцы постепенно сближаются. Если вертикальный крепёж не допускает этого движения, он может зависнуть, деформировать детали или создать щели в стене. Поэтому при выборе пружинного узла важно учитывать не только его прочность, но и рабочий ход пружины — расстояние, на которое она может сжиматься, сохраняя прижим.
Универсального значения хода для любого дома нет. Оно зависит от высоты участка стены, влажности и породы древесины, конструкции узла и ожидаемой усадки. Подбирать крепёж следует по расчётному перемещению именно тех элементов, которые он связывает.
От чего зависит требуемый ход
Главный исходный параметр — ожидаемое уменьшение высоты стены. Оно определяется начальной влажностью древесины и её состоянием после высыхания. Стена из материала естественной влажности обычно меняет размеры заметнее, чем конструкция из сухого бруса. На результат также влияют порода, профиль, плотность подгонки венцов и сезон сборки.
Важно считать не высоту всего дома автоматически, а длину участка, усадку которого должен компенсировать конкретный узел. Крепёж, связывающий ограниченный фрагмент стены, и узел, проходящий через несколько венцов, работают в разных условиях.
Оценить перемещение можно по формуле: расчётная высота участка умножается на ожидаемую относительную усадку. Значение усадки берут из проекта, данных о материале или расчёта специалиста. Если исходные параметры неизвестны, нельзя заменять их произвольным процентом: нужно уточнить влажность и конструкцию стены.
Как соотнести усадку и ход пружины

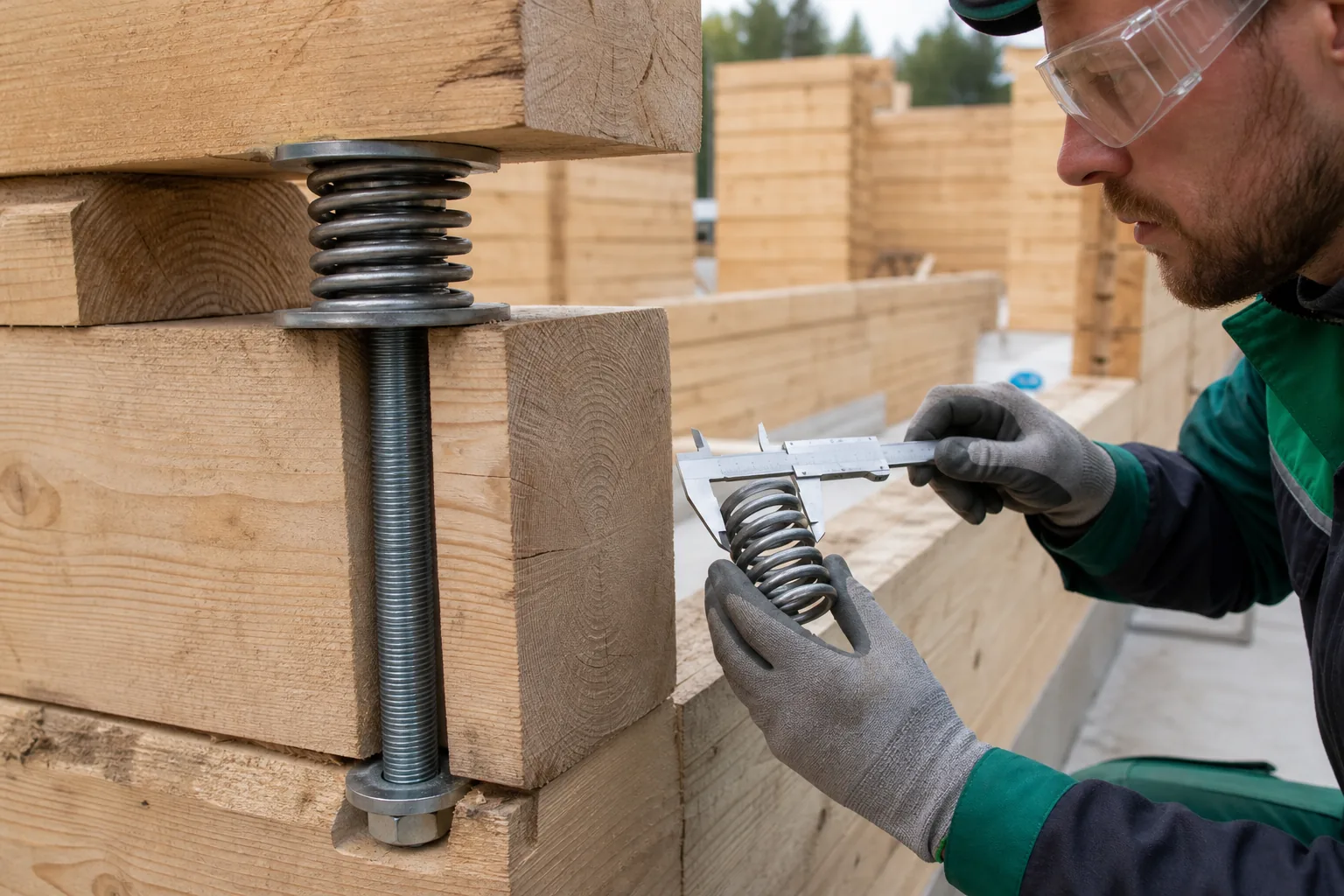

Полученное перемещение сравнивают с рабочим ходом узла. Учитывают именно диапазон, в котором пружина сохраняет требуемый прижим, а не её полную длину или предельное сжатие. Узел не должен дойти до смыкания витков до завершения основной усадки.
К расчётному перемещению предусматривают запас на разброс влажности, неодинаковую усадку венцов и монтажные отклонения. Размер запаса определяют по документации крепежа и условиям проекта, а не назначают одинаковым для всех стен.
Проверяют и обратное условие: при установке пружину нужно предварительно сжать так, чтобы она удерживала соединение, но не работала у предела. Слишком слабый предварительный прижим не обеспечит стабильного контакта, чрезмерный сокращает доступный ход.
Если расчётное движение больше допустимого диапазона выбранного узла, меняют схему крепления или подбирают узел с подходящим ходом. Нельзя компенсировать нехватку хода чрезмерной затяжкой.
Что проверить перед монтажом
Расчёт имеет смысл только при правильной установке. До сборки стены определите, какие детали узел удерживает и в каком направлении они будут перемещаться при усадке.
Сверьте по документации модели рабочий ход, допустимое сжатие и требования к предварительному натягу. Проверьте, что длина крепежа подходит для соединяемых элементов, а пружина и шайбы установлены в предусмотренном порядке.

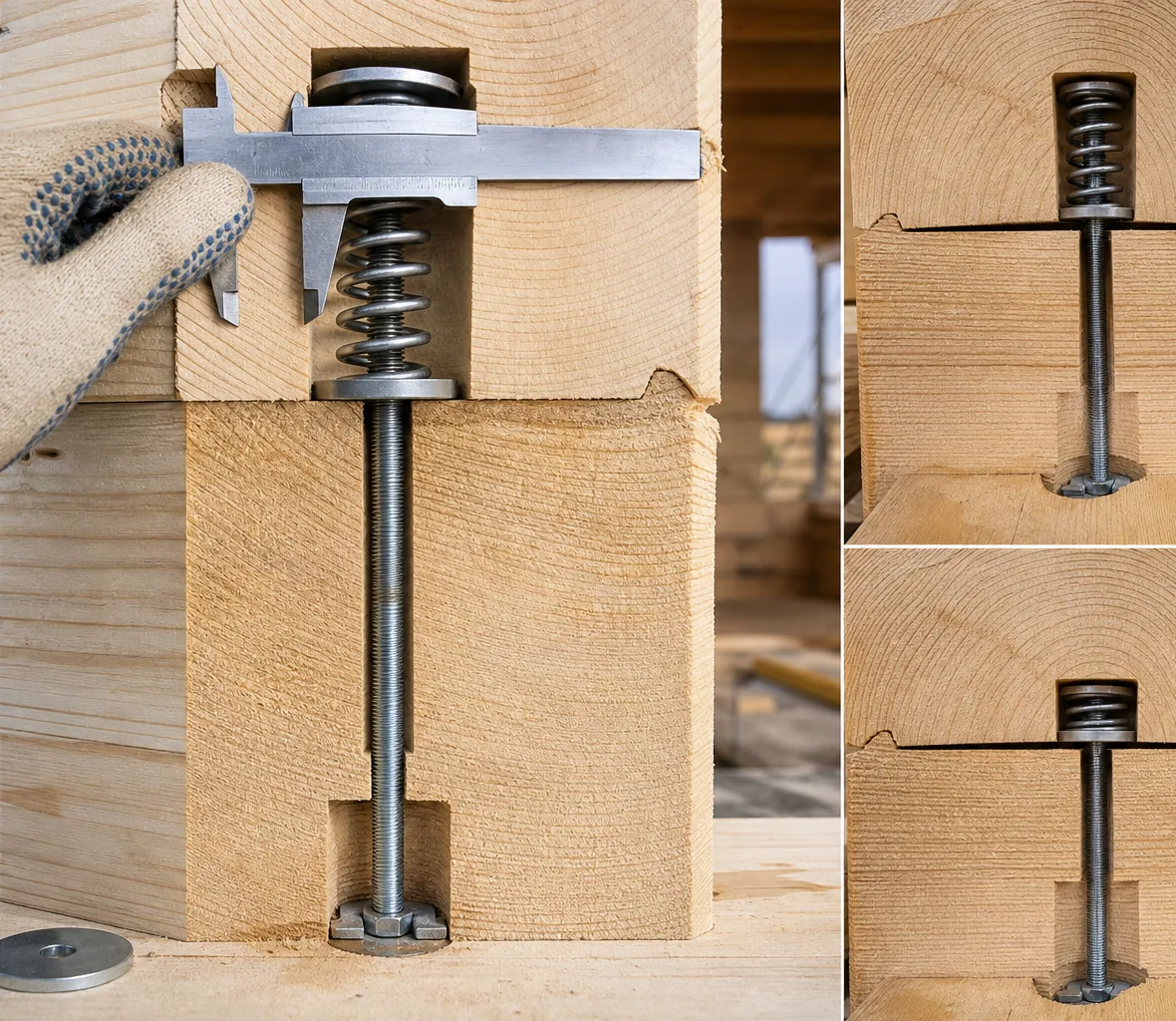

Крепёж не должен мешать венцам сближаться: отверстия и сопряжённые детали выполняют по монтажной схеме. После установки убедитесь, что пружина не перекошена и не зажата посторонними элементами. Для узлов, работающих на усадку, важны и правильное положение, и возможность свободного перемещения.
Пружинный узел TEDWOOD с конической пружиной применяют при сборке деревянных стен, чтобы поддерживать прижим по мере изменения высоты конструкции. Его ход подбирают с учётом расчётного перемещения и требований к монтажу конкретной стены.
Ошибки при выборе хода
Несколько проверок до установки помогают избежать зависания крепежа и потери прижима в процессе усадки.
Одинаковая высота стен не означает одинаковое перемещение. Учитывайте начальную влажность и состояние материала, а не только размеры здания.
Расчёт по материалу
Предельное сжатие не равно допустимому рабочему диапазону. Оставьте возможность для дальнейшего движения стены и соблюдайте данные изготовителя.
Запас перемещения
Даже подходящая пружина не компенсирует перекос, неверный натяг или препятствие между венцами. Проверяйте монтажную схему целиком.
Контроль монтажаПрактический порядок подбора
До монтажа зафиксируйте исходные данные и проверьте выбранный узел по каждому этапу.
Определите участок:
Установите, какую высоту стены и какие элементы соединяет крепёж. Рассчитывайте ожидаемое относительное перемещение именно для этого участка.

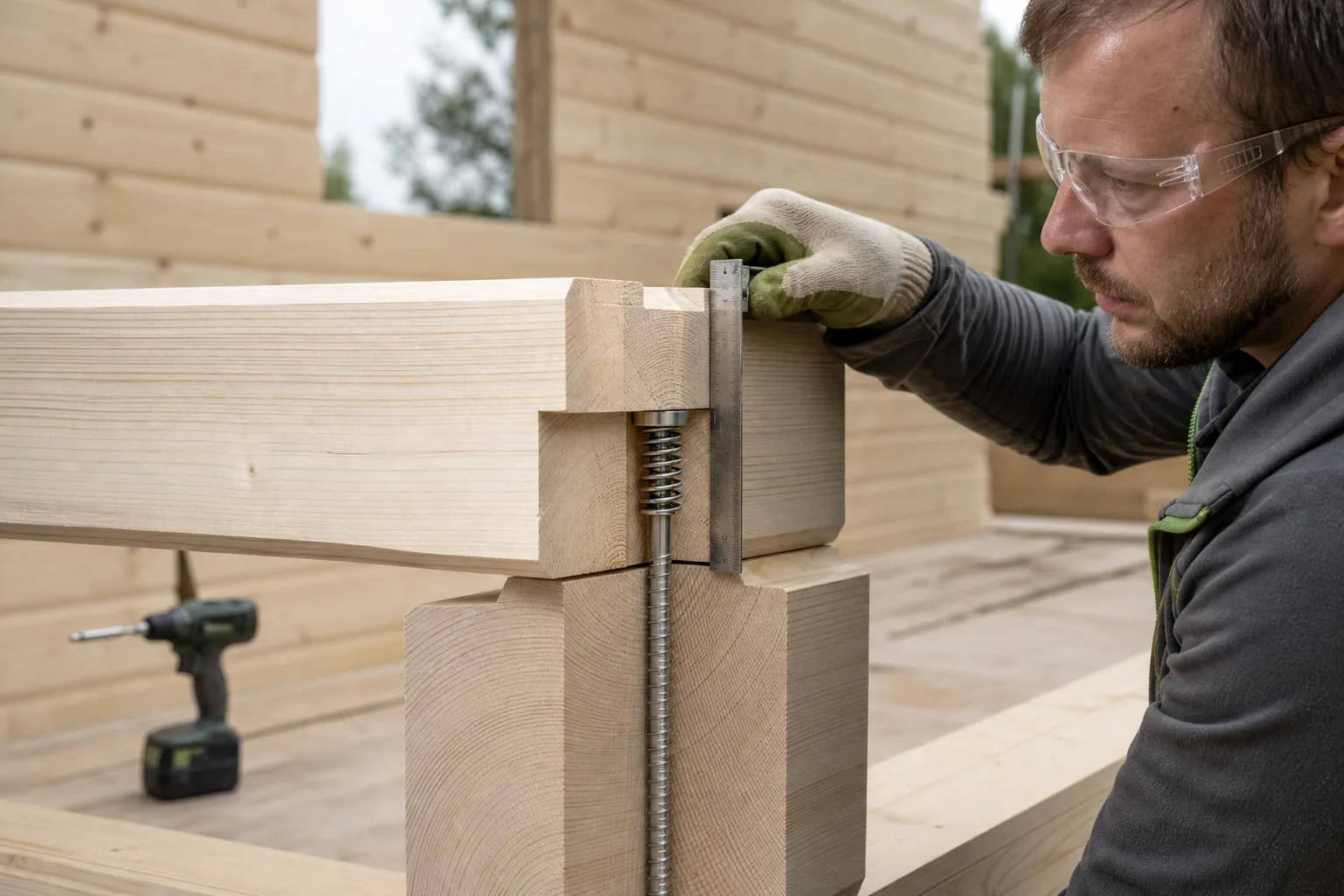

Уточните усадку:
Используйте сведения о породе, влажности и подготовке древесины. При отсутствии данных запросите их у поставщика или специалиста проекта, не подменяя расчёт догадкой.
Сверьте параметры узла:

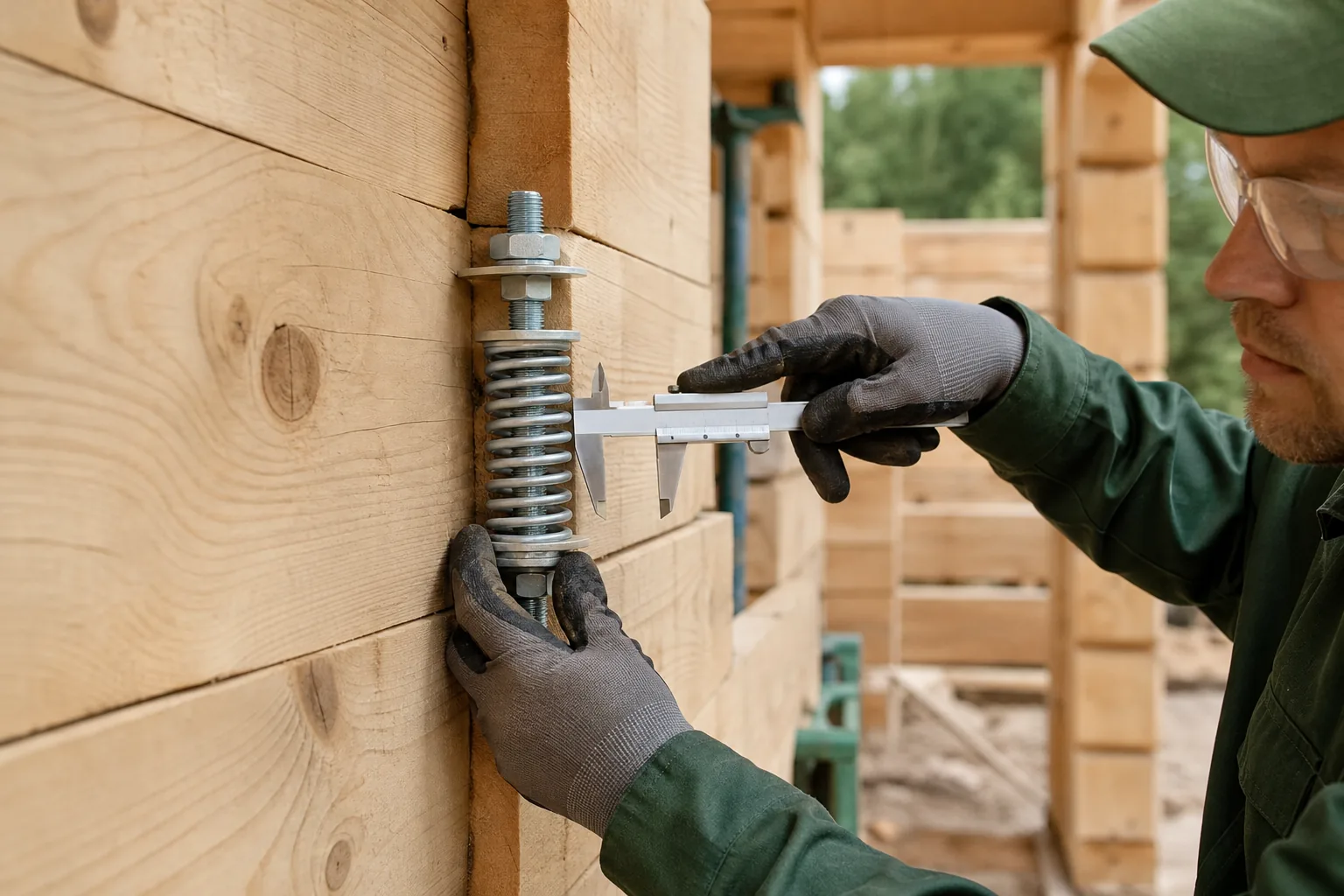

Проверьте рабочий ход, допустимое сжатие и преднатяг. После монтажа убедитесь, что пружина установлена без перекоса и имеет запас для дальнейшей усадки.
Ход крепежа — часть расчёта стены
Подбор пружинного узла начинается с понимания того, как будет меняться конкретный участок стены. Высота, влажность и ожидаемая усадка задают требуемое перемещение, а характеристики крепежа показывают, сможет ли он его компенсировать.
Не следует выбирать пружину только по внешнему размеру или ориентироваться на один показатель для всех объектов. Рабочий диапазон, предварительный прижим и запас хода проверяют вместе — с учётом инструкции и проектной схемы.
При сборке стен важно заранее исключить препятствия для осадки венцов и контролировать качество установки. Такой подход помогает сохранить плотность соединений и снижает риск щелей, через которые уходит тепло.
Если фактическая влажность или схема крепления отличаются от принятых в расчёте, параметры нужно пересмотреть до монтажа. Контроль на этом этапе надёжнее, чем попытка исправить неправильно подобранный узел после усадки.
Короткий чек-лист подбора:
- Определить участок стены, удерживаемый узлом
- Учесть влажность и характеристики древесины
- Рассчитать ожидаемое перемещение участка
- Сверить рабочий ход и преднатяг по документации
- Проверить свободный ход после монтажа
