Чем нельзя заполнять усадочный зазор над окном и дверью

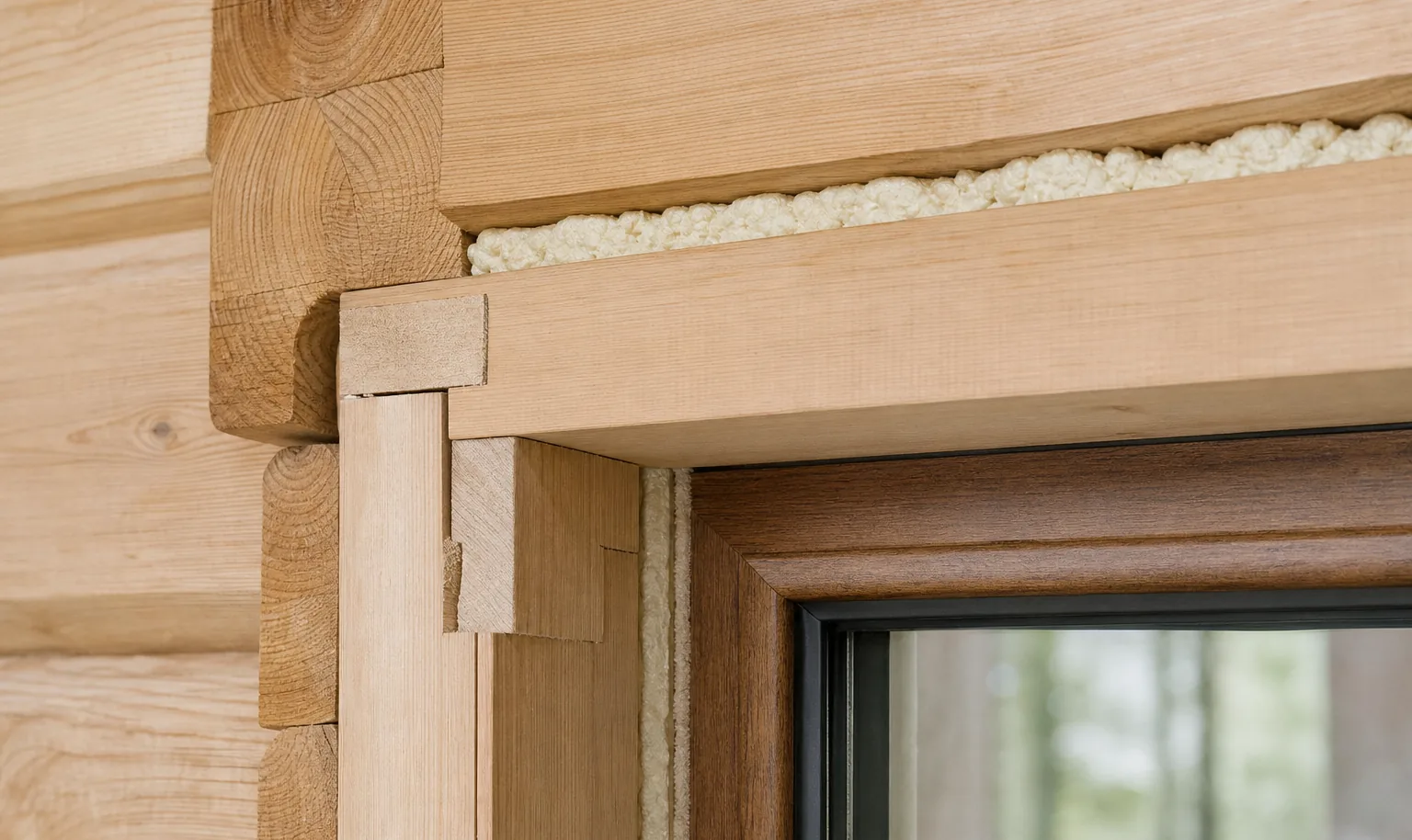

В деревянном доме венцы после сборки постепенно меняют высоту: древесина усыхает, а нагрузка уплотняет межвенцовые соединения. Поэтому над обсадной коробкой окна или двери оставляют усадочный зазор. Он даёт верхним венцам возможность опускаться, не передавая давление на раму.
Если заполнить этот промежуток неподходящим материалом, усадка может остановиться или пойти неравномерно. Результат — перекос окна и двери, зажатые створки, трещины в отделке и продувание. Важно сохранить зазор свободным для движения и одновременно защитить узел от холода.
Почему зазор нельзя заполнять жёстко
Зазор располагается между верхним венцом и обсадой, а не между оконной рамой и обсадной коробкой. При усадке венцы перемещаются вниз относительно проёма. Если между ними и обсадой появляется жёсткая перемычка, нагрузка начинает передаваться на конструкцию окна или двери.
Не подходят цементный раствор, гипсовые смеси, жёсткие деревянные вставки и другие плотные заполнители. Они не сжимаются вслед за стеной, могут раскрошиться или заклинить подвижный узел. Особенно опасно подгонять брусок «в распор»: даже небольшой остаточный ход венцов способен создать значительное давление на обсаду.
Не следует также крепить верх обсадной коробки к венцу через зазор. Саморезы, гвозди и металлические пластины, связывающие подвижные части, фактически отменяют компенсационный промежуток и мешают усадке.
Почему монтажная пена — не заполнение усадочного зазора
Обычная монтажная пена после отверждения образует сцепленный с поверхностями слой. Он не рассчитан на постоянное значительное перемещение венцов: при сжатии пена может передавать усилие на обсаду, а при растяжении — отрываться от древесины или рваться.
Даже если сразу после монтажа шов выглядит герметичным, это не подтверждает, что он сохранит свойства после усадки. Появившаяся щель становится путём для холодного воздуха, а восстановить герметичность без разборки отделки бывает сложно.
Пена может применяться в монтажном шве между оконной рамой и обсадой, если это предусмотрено системой монтажа. Но этот шов и усадочный зазор — разные узлы. Нельзя заполнять пеной весь компенсационный промежуток над обсадой или использовать её вместо правильно подобранного сжимаемого утеплителя.
Не стоит рассчитывать и на герметики, ленты или толстый слой конопатки как на замену свободному ходу. Материал должен соответствовать конструкции, а не блокировать перемещение стены.
Чем допустимо заполнить промежуток

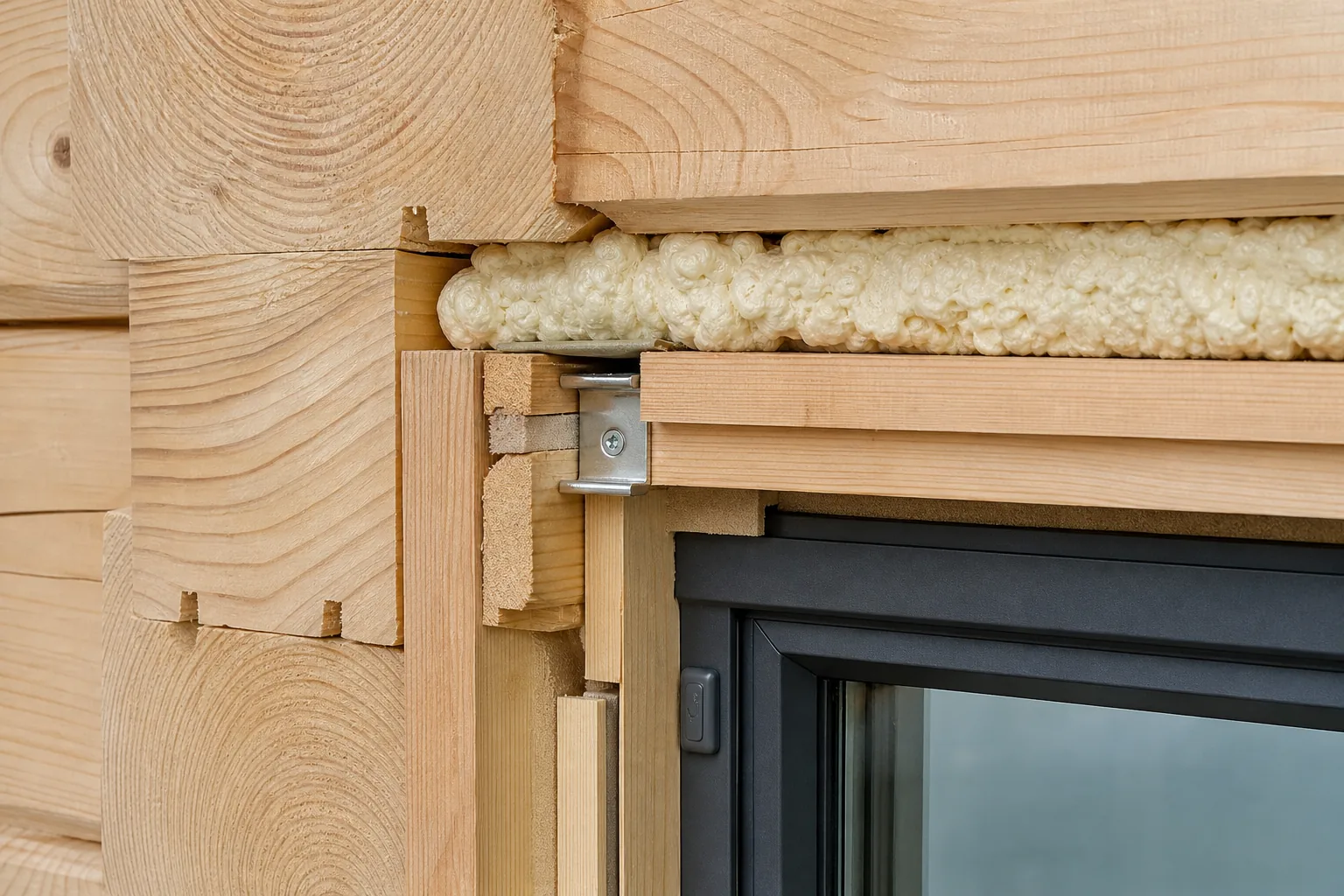

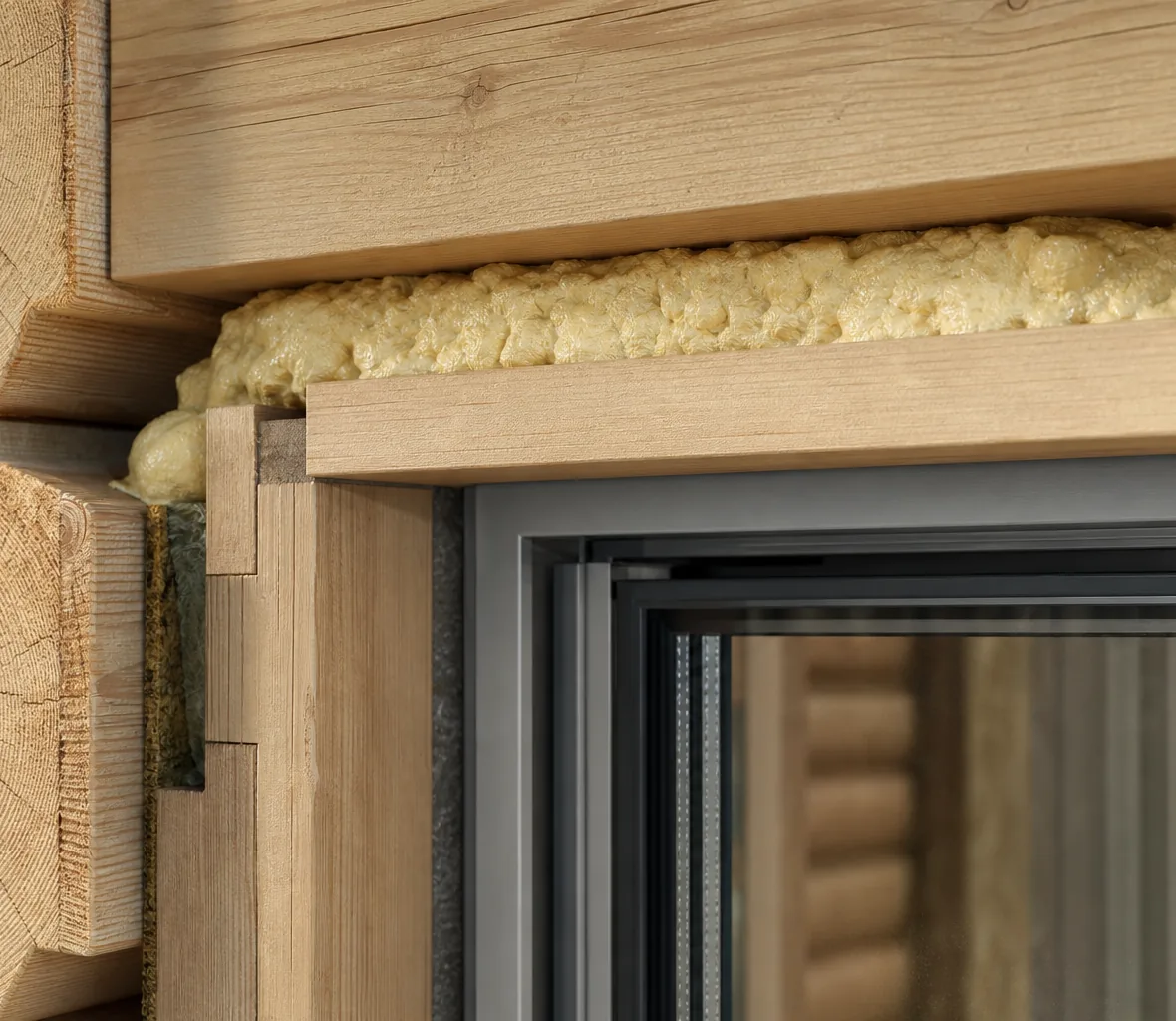

Для теплоизоляции применяют мягкий сжимаемый материал, который не препятствует движению венцов. Это может быть предусмотренный проектом межвенцовый утеплитель или другой подходящий материал с достаточной упругостью.
Утеплитель укладывают без чрезмерного уплотнения и без жёстких связей между верхним венцом и обсадой. Он должен заполнять полость, но оставаться способным сжиматься по мере усадки. Если материал набит туго, он тоже может стать распоркой.

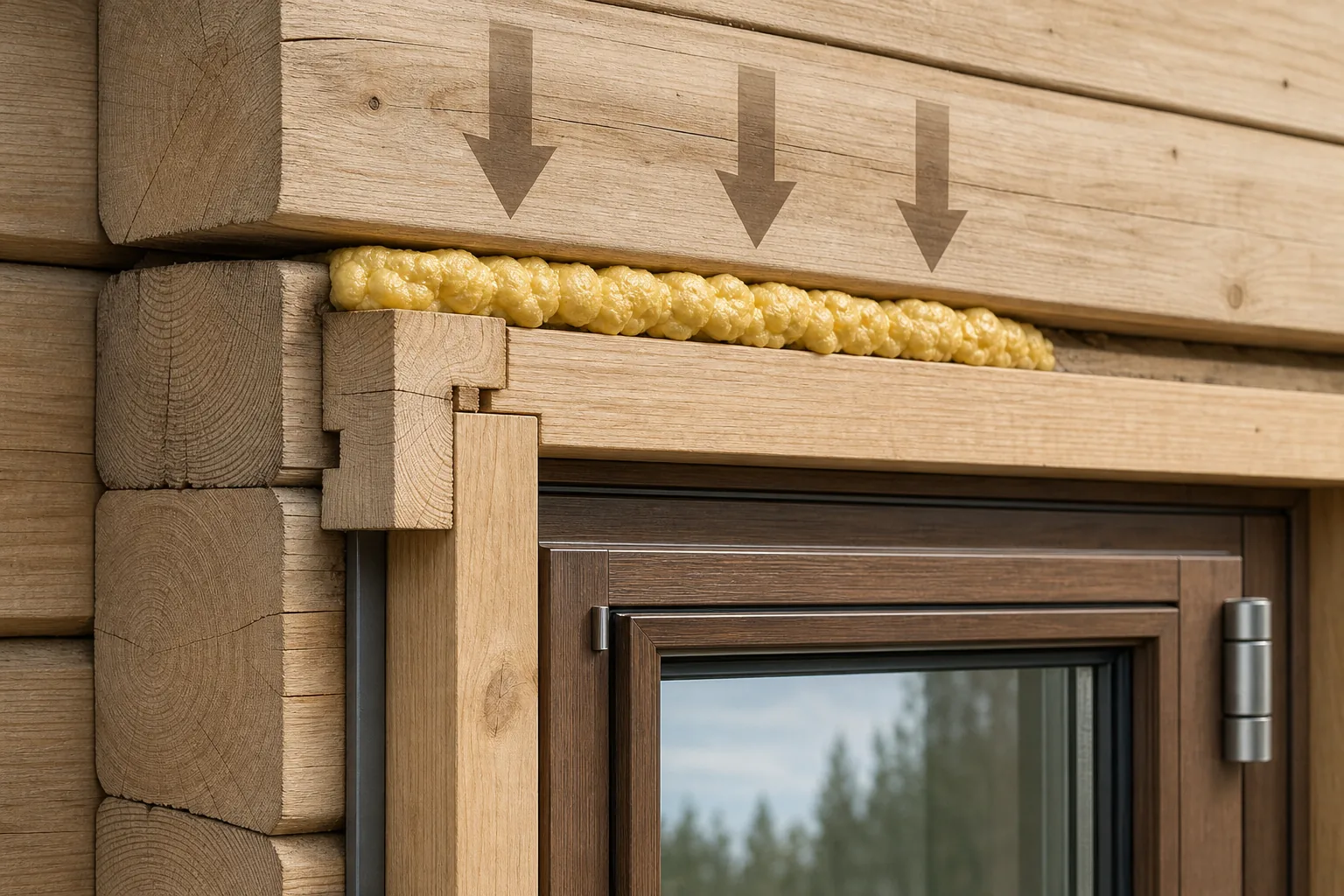

Снаружи и изнутри узел закрывают наличником или отделкой, закреплёнными так, чтобы они не соединяли подвижный венец с обсадой. Наличник не должен прижимать утеплитель с усилием или перекрывать требуемый ход конструкции.
Высоту зазора и состав узла определяют по проекту, типу древесины, влажности и конструкции дома. Универсального размера для всех объектов нет: при недостаточном промежутке верх стены может опереться на обсаду, а избыточный зазор сложнее надёжно утеплить и закрыть.
Что проверить при устройстве узла

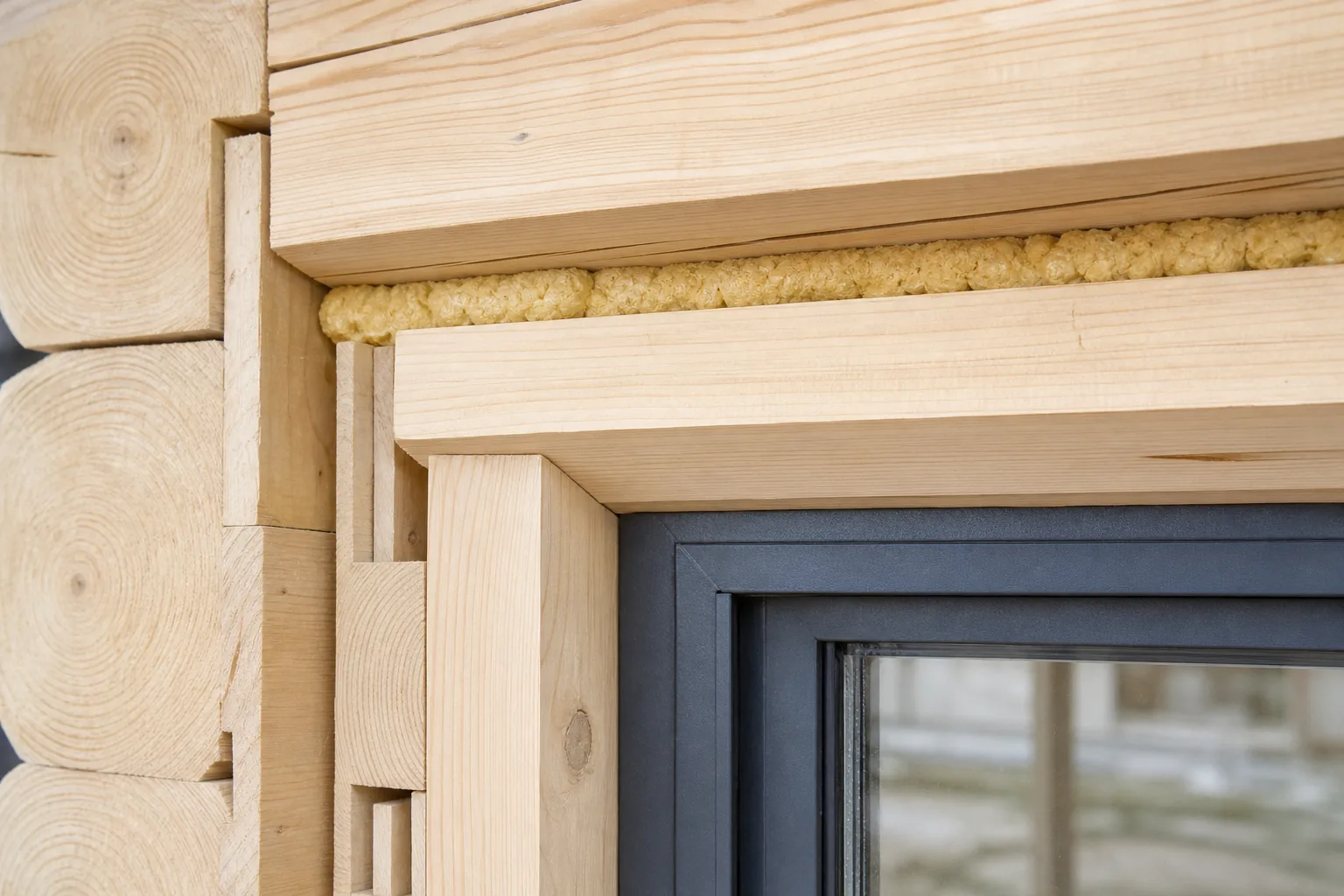

Перед закрытием зазора проверьте, что обсадная коробка сохраняет независимое перемещение, а утепление не создаёт распорного усилия.
Между верхним венцом и обсадой нет брусков, крепежа и других жёстких перемычек. Зазор соответствует проектному решению.
Усадка без препятствий
Утеплитель закрывает полость, но не набит с усилием и не превращается в жёсткую опору для венца.
Без давления на обсаду
Наличник фиксируют к обсаде или к стене по принятому узлу, не связывая одновременно обе подвижные части.
Сохранение подвижностиОшибки, которые проявляются не сразу
После монтажа узел может выглядеть аккуратно, но это не гарантирует его работоспособность в период усадки. Обратите внимание на три типичные ошибки.
Пена вместо компенсации:
Пену используют как основное заполнение всего зазора. При движении стены шов может потерять герметичность или начать передавать давление на обсаду.
Жёсткая вставка:
Промежуток заклинивают доской, бруском или плотным материалом. Верхние венцы упираются в эту вставку, и нагрузка передаётся на окно или дверь.
Крепёж через узел:
Саморезами соединяют обсаду с венцом над ней. Такое крепление ограничивает перемещение стены и может вызвать перекос или повреждение элементов проёма.
Усадочный зазор — часть конструкции, а не пустота для заделки
Назначение этого промежутка — дать стене возможность оседать без давления на оконный или дверной блок. Поэтому его нельзя просто заполнить самым плотным или удобным материалом. Нужны предусмотренный проектом размер, сжимаемое утепление и отделка, не блокирующая движение.
При осмотре готового дома проверьте, не упираются ли венцы в обсаду, нет ли крепежа через зазор и не деформировались ли наличники. Если створки начали заедать, а над проёмом появились трещины, причину нужно искать в конструкции узла, а не маскировать дефект дополнительным слоем пены.
Усадка влияет не только на проёмы: изменение геометрии стен важно учитывать при сборке всего сруба. Крепёжный узел TEDWOOD с конической пружиной помогает сохранять плотность соединения венцов при изменении размеров древесины, но не заменяет правильно устроенную обсаду и компенсационный зазор.
Надёжный узел — это свободное перемещение стены, утепление без распорного усилия и отсутствие жёсткой связи между венцом и обсадой.
Что нельзя делать с усадочным зазором:
- Заполнять цементом, гипсом или жёсткой вставкой
- Заливать пеной весь компенсационный промежуток
- Уплотнять утеплитель до состояния распорки
- Скреплять обсаду с верхним венцом
- Закрывать узел без проверки свободного хода
